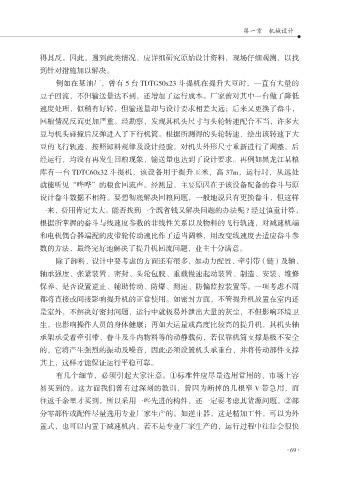

第一章 机械设计

得其反。因此，遇到此类情况，应详细研究原始设计资料，现场仔细观测，以找
到针对措施加以解决。
例如在某油厂，曾有 5 台 TDTG50x23 斗提机在提升大豆时，一直有大量的
豆子回流，不但输送量达不到，还增加了运行成本。厂家曾对其中一台做了降低
速度处理，似稍有好转，但输送量却与设计要求相差太远；后来又更换了畚斗，

回粮情况反而更加严重。经勘察，发现其机头尺寸与头轮转速配合不当，许多大
豆与机头碰撞后反弹进入了下行机筒。根据所测得的头轮转速，绘出该转速下大
豆的飞行轨迹，按照卸料规律及设计经验，对机头外形尺寸重新进行了调整。后

经运行，均没有再发生回粮现象，输送量也达到了设计要求。再例如黑龙江某粮
库有一台 TDTC60x32 斗提机，该设备用于提升玉米，高 37m，运行时，从远处
就能听见“哗哗”的粮食回流声。经测量，主要原因在于该设备配备的畚斗与原
设计畚斗数据不相符。要想彻底解决回粮问题，一般地说只有更换畚斗，但这样
一来，费用肯定太大。能否找到一个既省钱又解决问题的办法呢 ? 经过慎重计算，

根据所掌握的畚斗与线速度参数的非线性关系以及物料的飞行轨迹，对减速机端
和电机偶合器端配的皮带轮传动速比作了适当调整，用改变线速度去适应畚斗参
数的方法，最终完好地解决了提升机回流问题，业主十分满意。

除了卸料，设计中要考虑的方面还有很多，如动力配置、牵引带（链）及轴、
轴承强度、张紧装置、密封、头轮包胶、重载慢速起动装置、制造、安装、维修
保养、是否设置逆止、辅助传动、防爆、测速、防偏监控装置等。一项考虑不周
都将直接或间接影响提升机的正常使用。如密封方面，不管提升机放置在室内还
是室外，不解决好密封问题，运行中就极易外泄出大量的灰尘，不但影响环境卫

生，也影响操作人员的身体健康；再如大运量或高度比较高的提升机，其机头轴
承架承受着牵引带、畚斗及斗内物料等的动静载荷，若仅靠机筒支撑是极不安全
的，它将产生强烈的振动及噪音，因此必须设置机头承重台，并将传动部件支撑

其上，这样才能保证运行平稳可靠。
有几个细节，必须引起大家注意。①标准件应尽量选用常用的、市场上容
易买到的。这方面我们曾有过深刻的教训，曾因为断掉的几根窄 V 带急用，而
往返千余里才买到。所以采用一些先进的构件，还一定要考虑其货源问题。②部
分零部件或配件尽量选用专业厂家生产的。如逆止器，这是精加工件，可以为外

置式，也可以内置于减速机内，若不是专业厂家生产的，运行过程中往往会很快
