Page 59 - 质量检测与计量检测技术研究

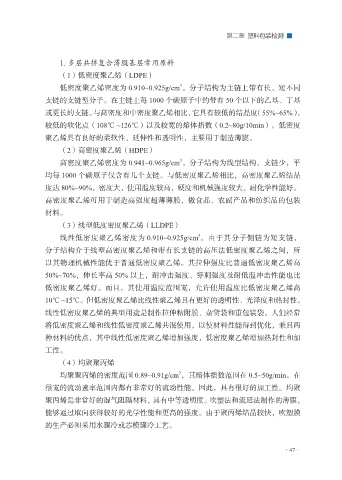

第二章 塑料包装检测 ■

1. 多层共挤复合薄膜基层常用原料
（1）低密度聚乙烯（LDPE）
3
低密度聚乙烯密度为 0.910~0.925g/cm 。分子结构为主链上带有长、短不同
支链的支链型分子。在主链上每 1000 个碳原子中约带有 50 个以下的乙基、丁基

或更长的支链。与高密度和中密度聚乙烯相比，它具有较低的结晶度（55%~65%），
较低的软化点（108℃ ~126℃）以及较宽的熔体指数（0.2~80g/10min）。低密度
聚乙烯具有良好的柔软性、延伸性和透明性，主要用于制造薄膜。
（2）高密度聚乙烯（HDPE）
3
高密度聚乙烯密度为 0.941~0.965g/cm 。分子结构为线型结构，支链少，平
均每 1000 个碳原子仅含有几个支链。与低密度聚乙烯相比，高密度聚乙烯结晶
度达 80%~90%，密度大，使用温度较高，硬度和机械强度较大，耐化学性能好。
高密度聚乙烯可用于制造高强度超薄薄膜，做食品、农副产品和纺织品的包装

材料。
（3）线型低度密度聚乙烯（LLDPE）
3
线性低密度聚乙烯密度为 0.910~0.925g/cm 。由于其分子侧链为短支链，
分子结构介于线型高密度聚乙烯和带有长支链的高压法低密度聚乙烯之间，所

以其物理机械性能优于普通低密度聚乙烯。其拉伸强度比普通低密度聚乙烯高
50%~70%，伸长率高 50% 以上，耐冲击强度、穿刺强度及耐低温冲击性能也比
低密度聚乙烯好。而且，其使用温度范围宽，允许使用温度比低密度聚乙烯高
10℃ ~15℃。但低密度聚乙烯比线性聚乙烯具有更好的透明性、光泽度和热封性。

线性低密度聚乙烯的典型用途是制作拉伸粘附膜、杂货袋和重包装袋。人们经常
将低密度聚乙烯和线性低密度聚乙烯共混使用，以使材料性能得到优化，兼具两
种材料的优点，其中线性低密度聚乙烯增加强度，低密度聚乙烯增加热封性和加
工性。

（4）均聚聚丙烯
3
均聚聚丙烯的密度范围 0.89~0.91g/cm ，其熔体指数范围在 0.5~50g/min。在
很宽的流动速率范围内都有非常好的流动性能，因此，具有很好的加工性。均聚
聚丙烯是非常好的湿气阻隔材料，具有中等透明度。吹塑法和流延法制作的薄膜，

能够通过取向获得较好的光学性能和更高的强度。由于聚丙烯结晶较快，吹塑膜
的生产必须采用水骤冷或芯模骤冷工艺。

·47·
