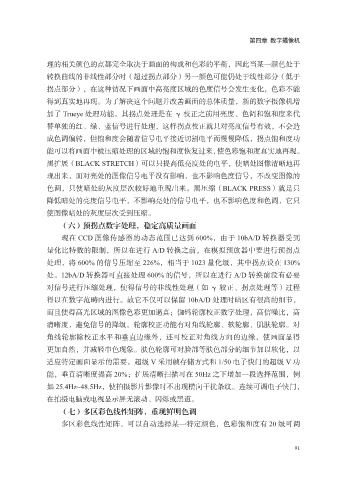

第四章 数字摄像机

理的相关颜色的点都完全取决于画面的构成和色彩的平衡，因此当某一颜色处于
转换曲线的非线性部分时（超过拐点部分）另一颜色可能仍处于线性部分（低于
拐点部分），在这种情况下画面中高亮度区域的色度信号会发生变化，色彩不能

得到真实地再现。为了解决这个问题并改善画面的总体质量，新的数字摄像机增
加了 Trueye 处理功能，其拐点处理是在 γ 校正之前用亮度、色调和饱和度来代
替单独的红、绿、蓝信号进行处理，这样拐点校正就只对亮度信号有效，不会造
成色调偏转，但饱和度会随着信号电平接近切割电平而慢慢降低，拐点饱和度功

能可以将画面中被压缩处理的区域的饱和度恢复过来，使色彩饱和度真实地再现。
黑扩展（BLACK STRETCH）可以只提高低亮度处的电平，使暗处图像清晰地再
现出来，而对亮处的图像信号电平没有影响，也不影响色度信号，不改变图像的

色调，只使暗处的灰度层次较好地重现出来。黑压缩（BLACK PRESS）就是只
降低暗处的亮度信号电平，不影响亮处的信号电平，也不影响色度和色调，它只
使图像暗处的灰度层次受到压缩。
（六）预拐点数字处理，稳定高质量画面
现在 CCD 图像传感器的动态范围已达到 600%，由于 10bA/D 转换器受到

量化比特数的限制，所以在进行 A/D 转换之前，在模拟预放器中要进行预拐点
处理，将 600% 的信号压缩至 226%，相当于 1023 量化级，其中拐点设在 130%
处。12bA/D 转换器可直接处理 600% 的信号，所以在进行 A/D 转换前没有必要

对信号进行压缩处理，使得信号的非线性处理（如 γ 较正、拐点处理等）过程
得以在数字范畴内进行。故它不仅可以保留 10bA/D 处理时暗区有很高的细节，
而且使得高光区域的图像色彩更加逼真；伽码轮廓校正数字处理，高信噪比，高
清晰度，避免信号的降级。轮廓校正功能有对角线轮廓、软轮廓、肌肤轮廓。对
角线轮廓除校正水平和垂直边缘外，还可校正对角线方向的边缘，使画面显得

更加自然，并减轻串色现象。肤色轮廓可对脸部等肤色部分的细节加以软化，以
适应特定画面显示的需要。超级 V 采用帧存储方式和 1/50 电子快门的超级 V 功
能，垂直清晰度提高 20%；扩展清晰扫描可在 50Hz 之下增加一段选择范围，例

如 25.4Hz~48.5Hz，使拍摄影片影像时不出现横向干扰条纹。连续可调电子快门，
在拍摄电脑或电视显示屏无滚动、闪烁或黑道。
（七）多区彩色线性矩阵，重现鲜明色调
多区彩色线性矩阵，可以自动选择某一特定颜色，色彩饱和度有 20 级可调

91
