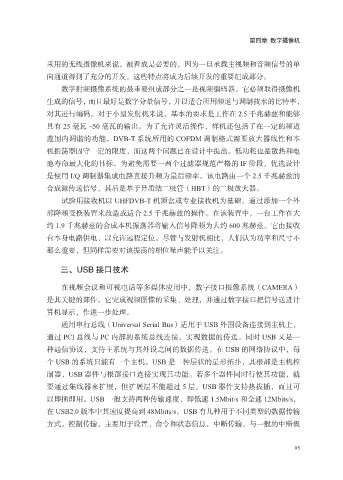

第四章 数字摄像机

采用的无线摄像机来说，被看成是必要的，因为一旦承载主视频和音频信号的单
向通道得到了充分的开发，这些特点将成为后续开发的重要组成部分。
数字射频摄像系统的最重要组成部分之一是视频编码器。它必须取得摄像机

生成的信号，而且最好是数字分量信号，并以适合所用频道与调制技术的比特率，
对其进行编码。对于小型发射机来说，基本的要求是工作在 2.5 千兆赫兹和能够
具有 25 毫瓦 ~50 毫瓦的输出。为了允许灵活操作，样机还包括了在一定的频道
范围内调谐的功能。DVB-T 系统所用的 COFDM 调制格式需要放大器线性和本

机振荡器固守一定的限度，而这两个问题已在设计中提出。低功耗也是散热和电
池寿命最大化的目标。为避免需要一两个过滤器规范严格的 IF 阶段，优选设计
是使用 I/Q 调制器集成电路直接升频为最后频率。该电路由一个 2.5 千兆赫兹的

合成源传送信号，其后是基于异质结二极管（HBT）的二极放大器。
试验用接收机以 UHFDVB-T 机顶盒或专业接收机为基础，通过添加一个外
部降频变换装置来改造成适合 2.5 千兆赫兹的操作。在该装置中，一台工作在大
约 1.9 千兆赫兹的合成本机振荡器将输入信号降频为大约 600 兆赫兹。它由接收
台本身电路供电，以允许远程定位。尽管与发射机相比，人们认为功率和尺寸不

那么重要，但同样需要对该振荡的相位噪声能予以关注。

三、USB 接口技术

在视频会议和可视电话等多媒体应用中，数字接口摄像系统（CAMERA）
是其关键的部件。它完成视频图像的采集、处理，并通过数字接口把信号送进计
算机显示，作进一步处理。
通用串行总线（Universal Serial Bus）适用于 USB 外围设备连接到主机上，
通过 PCI 总线与 PC 内部的系统总线连接，实现数据的传送。同时 USB 又是一

种通信协议，支持主系统与其外设之间的数据传送。在 USB 的网络协议中，每
个 USB 的系统只能有一个主机。USB 是一种层状的星形拓扑，其根部是主机控
制器，USB 器件与根部接口连接实现其功能。若多个器件同时行使其功能，就

要通过集线器来扩展，但扩展层不能超过 5 层。USB 器件支持热拔插，而且可
以即插即用。USB 一般支持两种传输速度，即低速 1.5Mbit/s 和全速 12Mbits/s，
在 USB2.0 版本中其速度提高到 48Mbits/s。USB 有几种用于不同类型的数据传输
方式。控制传输，主要用于设置、命令和状态信息，中断传输，与一般的中断概

95
