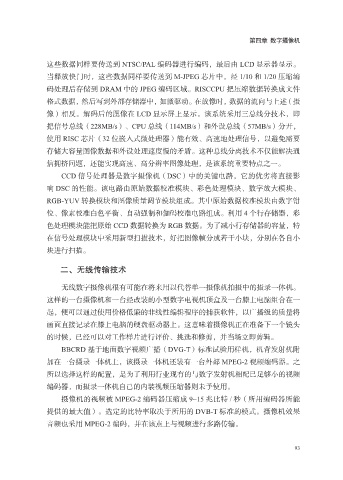

第四章 数字摄像机
这些数据同样要传送到 NTSC/PAL 编码器进行编码，最后由 LCD 显示器显示。
当释放快门时，这些数据同样要传送到 M-JPEG 芯片中，经 1/10 和 1/20 压缩编
码处理后存储到 DRAM 中的 JPEG 编码区域。RISCCPU 把压缩数据转换成文件
格式数据，然后写到外部存储器中，如微驱动。在放像时，数据的流向与上述（摄
像）相反。解码后的图像在 LCD 显示屏上显示。该系统采用三总线分技术，即
把信号总线（228MB/s）、CPU 总线（114MB/s）和外设总线（57MB/s）分开，
使用 RISC 芯片（32 位嵌入式微处理器）能有效、高速地处理信号，以避免需要
存储大容量图像数据和外设处理速度慢的矛盾。这种总线分离技术不仅能解决通
信拥挤问题，还能实现高速、高分辨率图像处理，是该系统重要特点之一。
CCD 信号处理器是数字摄像机（DSC）中的关键电路，它的优劣将直接影
响 DSC 的性能。该电路由原始数据校准模块、彩色处理模块、数字放大模块、
RGB-YUV 转换模块和图像质量调节模块组成。其中原始数据校准模块由数字钳
位、像素校准白色平衡、自动强制和伽码校准电路组成。利用 4 个行存储器，彩
色处理模块能把原始 CCD 数据转换为 RGB 数据。为了减小行存储器的容量，特
在信号处理模块中采用新型扫描技术，好把图像帧分成若干小块，分别在各自小
块进行扫描。
二、无线传输技术
无线数字摄像机很有可能在将来用以代替单一摄像机拍摄中的摄录一体机。
这样的一台摄像机和一台经改装的小型数字电视机顶盒及一台膝上电脑组合在一
起，便可以通过使用价格低廉的非线性编辑程序的捕获软件，以广播级的质量将
画面直接记录在膝上电脑的硬盘驱动器上。这意味着摄像机正在准备下一个镜头
的时候，已经可以对工作样片进行评价、挑选和修剪，并当场立即剪辑。
BBCRD 基于地面数字视频广播（DVG-T）标准试验用样机，机背发射机附
加在一台摄录一体机上，该摄录一体机还装有一台外部 MPEG-2 视频编码器。之
所以选择这样的配置，是为了利用行业现有的与数字发射机相配已足够小的视频
编码器，而摄录一体机自己的内装视频压缩器则未予使用。
摄像机的视频被 MPEG-2 编码器压缩成 9~15 兆比特 / 秒（所用编码器所能
提供的最大值）。选定的比特率取决于所用的 DVB-T 标准的模式。摄像机效果
音频也采用 MPEG-2 编码，并在该点上与视频进行多路传输。
