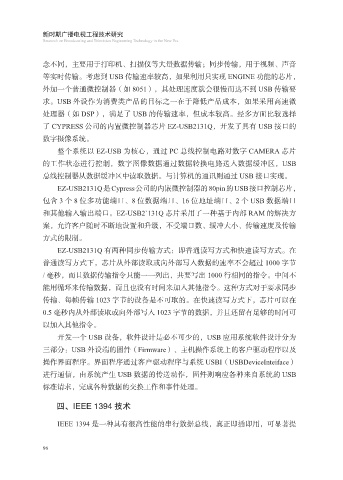

念不同，主要用于打印机、扫描仪等大量数据传输；同步传输，用于视频、声音
等实时传输。考虑到 USB 传输速率较高，如果利用只实现 ENGINE 功能的芯片，
外加一个普通微控制器（如 8051），其处理速度就会很慢而达不到 USB 传输要
求。USB 外设作为消费类产品的目标之一在于降低产品成本，如果采用高速微
处理器（如 DSP），满足了 USB 的传输速率，但成本较高。经多方面比较选择
了 CYPRESS 公司的内置微控制器芯片 EZ-USB2131Q，开发了具有 USB 接口的
数字摄像系统。
整个系统以 EZ-USB 为核心，通过 PC 总线控制电路对数字 CAMERA 芯片
的工作状态进行控制，数字图像数据通过数据转换电路送入数据缓冲区，USB
总线控制器从数据缓冲区中读取数据。与计算机的通讯则通过 USB 接口实现。
EZ-USB2131Q是Cypress公司的内嵌微控制器的80pin的USB接口控制芯片，
包含 3 个 8 位多功能端口、8 位数据端口、16 位地址端口、2 个 USB 数据端口
和其他输入输出端口。EZ-USB2`131Q 芯片采用了一种基于内部 RAM 的解决方
案，允许客户随时不断地设置和升级，不受端口数、缓冲大小、传输速度及传输
方式的限制。
EZ-USB2131Q 有两种同步传输方式：即普通读写方式和快速读写方式。在
普通读写方式下，芯片从外部读取或向外部写入数据的速率不会超过 1000 字节
/ 毫秒，而且数据传输指令只能一一列出，共要写出 1000 行相同的指令。中间不
能用循环来传输数据，而且也没有时间来加入其他指令。这种方式对于要求同步
传输、每帧传输 1023 字节的设备是不可取的。在快速读写方式下，芯片可以在
0.5 毫秒内从外部读取或向外部写入 1023 字节的数据，并且还留有足够的时间可
以加入其他指令。
开发一个 USB 设备，软件设计是必不可少的，USB 应用系统软件设计分为
三部分：USB 外设端的固件（Firmware）、主机操作系统上的客户驱动程序以及
操作界面程序。界面程序通过客户驱动程序与系统 USBI（USBDeviceInteiface）
进行通信，由系统产生 USB 数据的传送动作，固件则响应各种来自系统的 USB
标准请求，完成各种数据的交换工作和事件处理。
四、IEEE 1394 技术
IEEE 1394 是一种具有很高性能的串行数据总线，真正即插即用，可显著提
