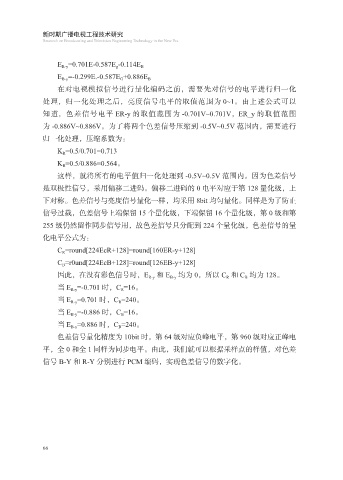

E R-y =0.701E-0.587E g -0.114E B
E B-y =-0.299E.-0.587E G +0.886E B
在对电视模拟信号进行量化编码之前，需要先对信号的电平进行归一化

处理，归一化处理之后，亮度信号电平的取值范围为 0~1。由上述公式可以
知道，色差信号电平 ER-y 的取值范围为 -0.701V~0.701V，ER_y 的取值范围
为 -0.886V~0.886V。为了将两个色差信号压缩到 -0.5V~0.5V 范围内，需要进行
归一化处理，压缩系数为：
K R =0.5/0.701=0.713

K B =0.5/0.886=0.564。
这样，就将所有的电平值归一化处理到 -0.5V~0.5V 范围内。因为色差信号
是双极性信号，采用偏移二进码。偏移二进码的 0 电平对应于第 128 量化级，上

下对称。色差信号与亮度信号量化一样，均采用 8bit 均匀量化。同样是为了防止
信号过载，色差信号上端保留 15 个量化级，下端保留 16 个量化级，第 0 级和第
255 级仍然留作同步信号用，故色差信号只分配到 224 个量化级，色差信号的量
化电平公式为：
C R =round[224EcR+128]=round[160ER-y+128]

C B =r0und[224EcB+128]=round[126EB-y+128]
因此，在没有彩色信号时，E R-y 和 E B-y 均为 0，所以 C R 和 C B 均为 128。
当 E R-y =-0.701 时，C R =16。

当 E R-y =0.701 时，C R =240。
当 E B-y =-0.886 时，C B =16。
当 E B-y =0.886 时，C B =240。
色差信号量化精度为 10bit 时，第 64 级对应负峰电平，第 960 级对应正峰电

平，全 0 和全 1 同样为同步电平。由此，我们就可以根据采样点的样值，对色差
信号 B-Y 和 R-Y 分别进行 PCM 编码，实现色差信号的数字化。
