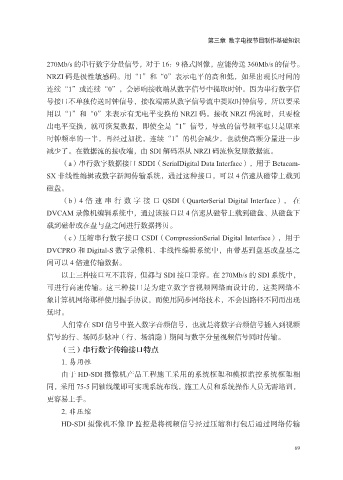

第三章 数字电视节目制作基础知识

270Mb/s 的串行数字分量信号，对于 16：9 格式图像，应能传送 360Mb/s 的信号。
NRZI 码是极性敏感码。用“1”和“0”表示电平的高和低，如果出现长时间的
连续“1”或连续“0”，会影响接收端从数字信号中提取时钟。因为串行数字信

号接口不单独传送时钟信号，接收端需从数字信号流中提取时钟信号，所以要采
用以“1”和“0”来表示有无电平变换的 NRZI 码。接收 NRZI 码流时，只要检
出电平变换，就可恢复数据，即使全是“1”信号，导致的信号频率也只是原来
时钟频率的一半，再经过加扰，连续“1”的机会减少，也就使高频分量进一步

减少了。在数据流的接收端，由 SDI 解码器从 NRZI 码流恢复原数据流。
（a）串行数字数据接口 SDDI（SerialDigital Data Interface），用于 Betacam-
SX 非线性编辑或数字新闻传输系统，通过这种接口，可以 4 倍速从磁带上载到

磁盘。
（b）4 倍速串行数字接口 QSDI（QuarterSerial Digital Interface）， 在
DVCAM 录像机编辑系统中，通过该接口以 4 倍速从磁带上载到磁盘、从磁盘下
载到磁带或在盘与盘之间进行数据拷贝。
（c）压缩串行数字接口 CSDI（CompressionSerial Digital Interface），用于

DVCPRO 和 Digital-S 数字录像机、非线性编辑系统中，由带基到盘基或盘基之
间可以 4 倍速传输数据。
以上三种接口互不兼容，但都与 SDI 接口兼容。在 270Mb/s 的 SDI 系统中，

可进行高速传输。这三种接口是为建立数字音视频网络而设计的，这类网络不
象计算机网络那样使用握手协议，而使用同步网络技术，不会因路径不同而出现
延时。
人们常在 SDI 信号中嵌入数字音频信号，也就是将数字音频信号插入到视频
信号的行、场同步脉冲（行、场消隐）期间与数字分量视频信号同时传输。

（三）串行数字传输接口特点
1. 易用性
由于 HD-SDI 摄像机产品工程施工采用的系统框架和模拟监控系统框架相

同，采用 75-5 同轴线缆即可实现系统布线，施工人员和系统操作人员无需培训，
更容易上手。
2. 非压缩
HD-SDI 摄像机不像 IP 监控是将视频信号经过压缩和打包后通过网络传输
