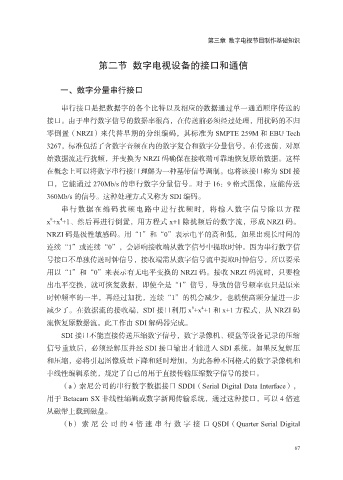

第三章 数字电视节目制作基础知识

第二节 数字电视设备的接口和通信

一、数字分量串行接口

串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的
接口。由于串行数字信号的数据率很高，在传送前必须经过处理，用扰码的不归
零倒置（NRZI）来代替早期的分组编码，其标准为 SMPTE 259M 和 EBU Tech

3267，标准包括了含数字音频在内的数字复合和数字分量信号，在传送前，对原
始数据流进行扰频，并变换为 NRZI 码确保在接收端可靠地恢复原始数据。这样
在概念上可以将数字串行接口理解为一种基带信号调制。也将该接口称为 SDI 接

口，它能通过 270Mb/s 的串行数字分量信号。对于 16：9 格式图像，应能传送
360Mb/s 的信号。这种处理方式又称为 SDI 编码。
串行数据在编码扰频电路中进行扰频时，将输入数字信号除以方程
9
4
x +x +1、然后再进行倒置，用方程式 x+1 除扰频后的数字流，形成 NRZI 码。
NRZI 码是极性敏感码。用“1”和“0”表示电平的高和低，如果出现长时间的
连续“1”或连续“0”，会影响接收端从数字信号中提取时钟。因为串行数字信
号接口不单独传送时钟信号，接收端需从数字信号流中提取时钟信号，所以要采

用以“1”和“0”来表示有无电平变换的 NRZI 码。接收 NRZI 码流时，只要检
出电平变换，就可恢复数据，即使全是“1”信号，导致的信号频率也只是原来
时钟频率的一半，再经过加扰，连续“1”的机会减少，也就使高频分量进一步
4
9
减少了。在数据流的接收端，SDI 接口利用 x +x +1 和 x+1 方程式，从 NRZI 码
流恢复原数据流。此工作由 SDI 解码器完成。
SDI 接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩
信号重放后，必须经解压并经 SDI 接口输出才能进入 SDI 系统。如果反复解压

和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和
非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。
（a）索尼公司的串行数字数据接口 SDDI（Serial Digital Data Interface），

用于 Betacam SX 非线性编辑或数字新闻传输系统，通过这种接口，可以 4 倍速
从磁带上载到磁盘。
（b）索尼公司的 4 倍速串行数字接口 QSDI（Quarter Serial Digital
