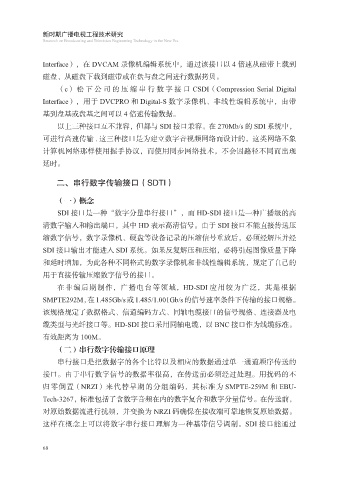

Interface），在 DVCAM 录像机编辑系统中，通过该接口以 4 倍速从磁带上载到
磁盘、从磁盘下载到磁带或在盘与盘之间进行数据拷贝。
（c）松下公司的压缩串行数字接口 CSDI（Compression Serial Digital

Interface），用于 DVCPRO 和 Digital-S 数字录像机、非线性编辑系统中，由带
基到盘基或盘基之间可以 4 倍速传输数据。
以上三种接口互不兼容，但都与 SDI 接口兼容。在 270Mb/s 的 SDI 系统中，
可进行高速传输 . 这三种接口是为建立数字音视频网络而设计的，这类网络不象

计算机网络那样使用握手协议，而使用同步网络技术，不会因路径不同而出现
延时。

二、串行数字传输接口（SDTI）

（一）概念
SDI 接口是一种“数字分量串行接口”，而 HD-SDI 接口是一种广播级的高
清数字输入和输出端口，其中 HD 表示高清信号。由于 SDI 接口不能直接传送压
缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经

SDI 接口输出才能进入 SDI 系统。如果反复解压和压缩，必将引起图像质量下降
和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的
用于直接传输压缩数字信号的接口。

在非编后期制作，广播电台等领域，HD-SDI 应用较为广泛，其是根据
SMPTE292M，在1.485Gb/s或1.485/1.001Gb/s的信号速率条件下传输的接口规格。
该规格规定了数据格式、信道编码方式、同轴电缆接口的信号规格、连接器及电
缆类型与光纤接口等。HD-SDI 接口采用同轴电缆，以 BNC 接口作为线缆标准。
有效距离为 100M。

（二）串行数字传输接口原理
串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的
接口。由于串行数字信号的数据率很高，在传送前必须经过处理。用扰码的不
归零倒置（NRZI）来代替早期的分组编码，其标准为 SMPTE-259M 和 EBU-

Tech-3267，标准包括了含数字音频在内的数字复合和数字分量信号。在传送前，
对原始数据流进行扰频，并变换为 NRZI 码确保在接收端可靠地恢复原始数据。
这样在概念上可以将数字串行接口理解为一种基带信号调制。SDI 接口能通过
