Page 157 - 新时期水利工程施工管理及技术应用

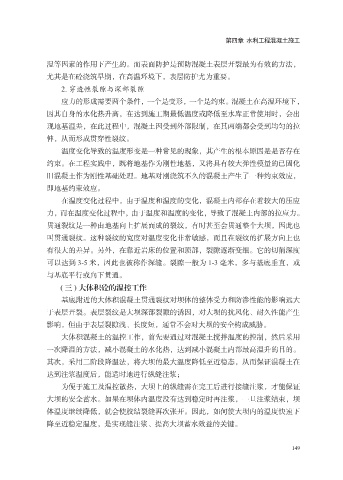

第四章 水利工程混凝土施工

温等因素的作用下产生的。而表面防护是预防混凝土表层开裂最为有效的方法，
尤其是在砼浇筑早期，在高温环境下，表层防护尤为重要。

2. 穿透性裂隙与深部裂隙
应力的形成需要两个条件，一个是变形，一个是约束。混凝土在高温环境下，
因其自身的水化热升高，在达到施工期最低温度或降低至水库正常使用时，会出
现地基温差，在此过程中，混凝土因受到外部限制，在其两端都会受到均匀的拉
伸，从而形成贯穿性裂纹。

温度变化导致的温度形变是一种常见的现象，其产生的根本原因是是否存在
约束。在工程实践中，既将地基作为刚性地基，又将具有较大弹性模量的已固化
旧混凝土作为刚性基础处理。地基对刚浇筑不久的混凝土产生了一种约束效应，

即地基约束效应。
在温度变化过程中，由于温度和温度的变化，混凝土内部存在着较大的压应
力，而在温度变化过程中，由于温度和温度的变化，导致了混凝土内部的拉应力。
贯通裂纹是一种由地基向上扩展而成的裂纹，有时甚至会贯通整个大坝，因此也
叫贯通裂纹。这种裂纹的宽度对温度变化非常敏感，而且在裂纹的扩展方向上也

有很大的差异。另外，在靠近岩床的位置和顶部，裂隙逐渐变细。它的切削深度
可以达到 3-5 米，因此也被称作深缝。裂隙一般为 1-3 毫米，多与基底垂直，或
与基底平行或向下贯通。

( 三 ) 大体积砼的温控工作
基底附近的大体积混凝土贯通裂纹对坝体的整体受力和防渗性能的影响远大
于表层开裂。表层裂纹是大坝深部裂隙的诱因，对大坝的抗风化、耐久性能产生
影响，但由于表层裂隙浅、长度短，通常不会对大坝的安全构成威胁。
大体积混凝土的温控工作，首先要通过对混凝土搅拌温度的控制，然后采用

一次降温的方法，减小混凝土的水化热，达到减小混凝土内部最高温升的目的。
其次，采用二阶段降温法，将大坝的最大温度降低至近稳态，从而保证混凝土在
达到注浆温度后，能适时地进行纵缝注浆；

为便于施工及温控散热，大坝上的纵缝需在完工后进行接缝注浆，才能保证
大坝的安全蓄水。如果在坝体内温度没有达到稳定时再注浆，一旦注浆结束，坝
体温度继续降低，就会使胶结裂缝再次张开。因此，如何使大坝内的温度快速下
降至近稳定温度，是实现缝注浆、提高大坝蓄水效益的关键。

149
