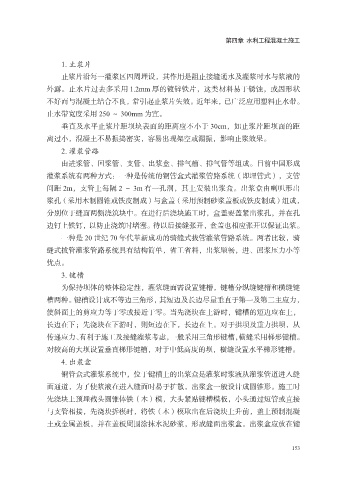

第四章 水利工程混凝土施工

1. 止浆片
止浆片沿每一灌浆区四周埋设，其作用是阻止接缝通水及灌浆时水与浆液的
外露。止水片过去多采用 1.2mm 厚的镀锌铁片，这类材料易于锈蚀，或因形状

不好而与混凝土结合不良，常引起止浆片失效。近年来，已广泛应用塑料止水带。
止水带宽度采用 250 ～ 300mm 为宜。
垂直及水平止浆片距坝块表面的距离应不小于 30cm，如止浆片距坝面的距
离过小，混凝土不易振捣密实，容易出现架空或漏振，影响止浆效果。

2. 灌浆管路
由进浆管、回浆管、支管、出浆盒、排气槽、排气管等组成。目前中国形成
灌浆系统有两种方式：一种是传统的钢管盒式灌浆管路系统（即埋管式），支管

间距 2m，支管上每隔 2 ～ 3m 有一孔洞，其上安装出浆盒。出浆盒由喇叭形出
浆孔（采用木制圆锥或铁皮制成）与盒盖（采用预制砂浆盖板或铁皮制成）组成，
分别位于缝面两侧浇筑块中。在进行后浇块施工时，盒盖要盖紧出浆孔，并在孔
边钉上铁钉，以防止浇筑时堵塞。待以后接缝张开，盒盖也相应张开以保证出浆。
一种是 20 世纪 70 年代革新成功的骑缝式拔管灌浆管路系统。两者比较，骑

缝式拔管灌浆管路系统具有结构简单，省工省料，出浆顺畅，进、回浆压力小等
优点。
3. 键槽

为保持坝体的整体稳定性，灌浆缝面需设置键槽，键槽分纵缝键槽和横缝键
槽两种。键槽设计成不等边三角形，其短边及长边尽量垂直于第一及第二主应力，
使斜面上的剪应力等于零或接近于零。当先浇块在上游时，键槽的短边应在上，
长边在下；先浇块在下游时，则短边在下，长边在上。对于拱坝及重力拱坝，从
传递应力、有利于施工及接缝灌浆考虑，一般采用三角形键槽，横缝采用梯形键槽。

对较高的大坝设置垂直梯形键槽，对于中低高度的坝，横缝设置水平梯形键槽。
4. 出浆盒
钢管盒式灌浆系统中，位于键槽上的出浆盒是灌浆时浆液从灌浆管道进入缝

面通道，为了使浆液在进入缝面时易于扩散，出浆盒一般设计成圆锥形。施工时
先浇块上预埋截头圆锥体铁（木）模，大头紧贴键槽模板，小头通过短管或直接
与支管相接，先浇块拆模时，将铁（木）模取出在后浇块上升前，盖上预制混凝
土或金属盖板，并在盖板周围涂抹水泥砂浆，形成缝面出浆盒。出浆盒应放在键
