Page 165 - 新时期水利工程施工管理及技术应用

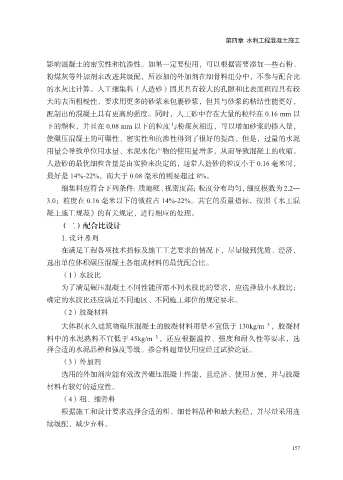

第四章 水利工程混凝土施工

影响混凝土的密实性和抗渗性。如果一定要使用，可以根据需要添加一些石粉、
粉煤灰等外加剂来改进其级配，所添加的外加剂在细骨料组分中，不参与配合比
的水灰比计算。人工细集料（人造砂）因其具有较大的孔隙和比表面积而具有较

大的表面粗糙性，要求用更多的砂浆来包裹砂浆，但其与砂浆的粘结性能更好，
配制出的混凝土具有更高的强度。同时，人工砂中存在大量的粒径在 0.16 mm 以
下的颗粒，并且在 0.08 mm 以下的粒度与粉煤灰相近，可以增加砂浆的掺入量，
使碾压混凝土的可碾性、密实性和抗渗性得到了很好的提高。但是，过量的水泥

用量会导致单位用水量、水泥水化产物的使用量增多，从而导致混凝土的收缩。
人造砂的最优细粒含量是由实验来决定的，通常人造砂的粒度小于 0.16 毫米时，
最好是 14%-22%，而大于 0.08 毫米的则要超过 8%。

细集料应符合下列条件：质地硬、视密度高；粒度分布均匀，细度模数为 2.2—
3.0；粒度在 0.16 毫米以下的微粒占 14%-22%。其它的质量指标，按照《水工混
凝土施工规范》的有关规定，进行相应的处理。
（二）配合比设计
1. 设计原则

在满足工程各项技术指标及施工工艺要求的情况下，尽量做到优质、经济，
选出单位体积碾压混凝土各组成材料的最优配合比。
（1）水胶比

为了满足碾压混凝土不同性能所需不同水胶比的要求，应选择最小水胶比；
确定的水胶比还应满足不同地区、不同施工部位的规定要求。
（2）胶凝材料
3
大体积永久建筑物碾压混凝土的胶凝材料用量不宜低于 130kg/m ，胶凝材
3
料中的水泥熟料不宜低于 45kg/m ，还应根据温控、强度和耐久性等要求，选
择合适的水泥品种和强度等级。掺合料超量使用应经过试验论证。
（3）外加剂
选用的外加剂应能有效改善碾压混凝土性能，且经济、使用方便，并与胶凝

材料有较好的适应性。
（4）粗、细骨料
根据施工和设计要求选择合适的粗、细骨料品种和最大粒径，并尽量采用连
续级配，减少弃料。

157
