Page 163 - 新时期水利工程施工管理及技术应用

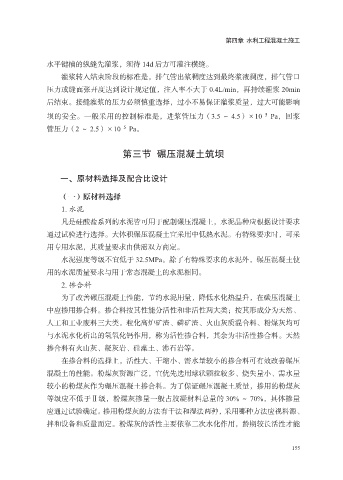

第四章 水利工程混凝土施工

水平键槽的纵缝先灌浆，须待 14d 后方可灌注横缝。
灌浆转入结束阶段的标准是，排气管出浆稠度达到最终浆液稠度，排气管口
压力或缝面张开度达到设计规定值，注入率不大于 0.4L/min，再持续灌浆 20min

后结束。接缝灌浆的压力必须慎重选择，过小不易保证灌浆质量，过大可能影响
坝的安全。一般采用的控制标准是，进浆管压力（3.5 ～ 4.5）×10 5 Pa，回浆
管压力（2 ～ 2.5）×10 5 Pa。

第三节 碾压混凝土筑坝

一、原材料选择及配合比设计

（一）原材料选择
1. 水泥

凡是硅酸盐系列的水泥皆可用于配制碾压混凝土，水泥品种应根据设计要求
通过试验进行选择。大体积碾压混凝土宜采用中低热水泥。有特殊要求时，可采
用专用水泥，其质量要求由供需双方商定。
水泥强度等级不宜低于 32.5MPa。除了有特殊要求的水泥外，碾压混凝土使

用的水泥质量要求与用于常态混凝土的水泥相同。
2. 掺合料
为了改善碾压混凝土性能，节约水泥用量，降低水化热温升，在碳压混凝土

中应掺用掺合料。掺合料按其性能分活性和非活性两大类；按其形成分为天然、
人工和工业废料三大类。粒化高炉矿渣、磷矿渣、火山灰质混合料、粉煤灰均可
与水泥水化析出的氢氧化钙作用，称为活性掺合料，其余为非活性掺合料。天然
掺合料有火山灰、凝灰岩、硅藻土、沸石岩等。

在掺合料的选择上，活性大、干缩小、需水量较小的掺合料可有效改善碾压
混凝土的性能。粉煤灰资源广泛，宜优先选用球状颗粒较多、烧失量小、需水量
较小的粉煤灰作为碾压混凝土掺合料。为了保证碾压混凝土质量，掺用的粉煤灰

等级应不低于Ⅱ级，粉煤灰掺量一般占胶凝材料总量的 30% ～ 70%，具体掺量
应通过试验确定。掺用粉煤灰的方法有干法和湿法两种，采用哪种方法应视料源、
拌和设备和质量而定。粉煤灰的活性主要依靠二次水化作用，龄期较长活性才能

155
