Page 151 - 化工工艺理论及技术
P. 151

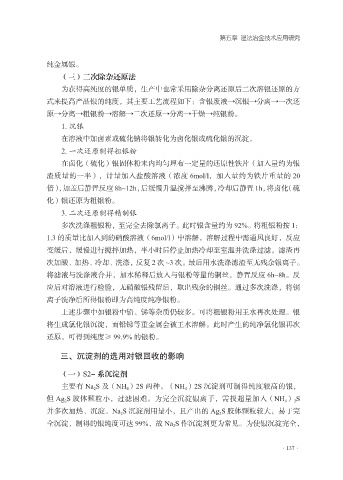

第五章 湿法冶金技术应用研究
纯金属银。
（三）二次除杂还原法
为获得高纯度的银单质，生产中也常采用除杂分离还原后二次溶银还原的方
式来提高产品银的纯度，其主要工艺流程如下：含银废液→沉银→分离→一次还
原→分离→粗银粉→溶解→二次还原→分离→干燥→纯银粉。
1. 沉银
在溶液中加卤素或硫化钠将银转化为卤化银或硫化银的沉淀。
2. 一次还原制得粗银粉
在卤化（硫化）银固体粉末内均匀埋布一定量的还原性铁片（加入量约为银
渣质量的一半），计量加入盐酸溶液（浓度 6mol/l，加入量约为铁片重量的 20
倍），加盖后静置反应 8h~12h，后缓慢升温搅拌至沸腾，冷却后静置 1h，将卤化（硫
化）银还原为粗银粉。
3. 二次还原制得精制银
多次洗涤粗银粉，至完全去除氯离子。此时银含量约为 92%。将粗银粉按 1：
1.3 的质量比加入到的硝酸溶液（6mol/l）中溶解，溶解过程中需通风良好，反应
变缓后，缓慢进行搅拌加热，半小时后停止加热冷却至室温并洗涤过滤，滤渣再
次加酸、加热、冷却、洗涤，反复 2 次 ~3 次。最后用水洗涤滤渣至无残余银离子。
将滤液与洗涤液合并，加水稀释后放入与银粉等量的铜丝，静置反应 6h~8h。反
应后对溶液进行检验，无硝酸银残留后，取出残余的铜丝。通过多次洗涤，将铜
离子洗净后所得银粉即为高纯度纯净银粉。
上述步骤中如银粉中铅、锑等杂质仍较多。可将粗银粉用王水再次处理。银
将生成氯化银沉淀，而铅锑等重金属会被王水溶解。此时产生的纯净氯化银再次
还原，可得到纯度≥ 99.9% 的银粉。
三、沉淀剂的选用对银回收的影响
（一）S2- 系沉淀剂
主要有 Na 2 S 及（NH 4 ）2S 两种。（NH 4 ）2S 沉淀剂可制得纯度较高的银，
但 Ag 2 S 胶体颗粒小，过滤困难。为完全沉淀银离子，需投超量加入（NH 4 ） 2 S
并多次加热、沉淀。Na 2 S 沉淀剂用量小，且产出的 Ag 2 S 胶体颗粒较大，易于完
全沉淀，制得的银纯度可达 99%，故 Na 2 S 作沉淀剂更为常见。为使银沉淀完全，
·137·
