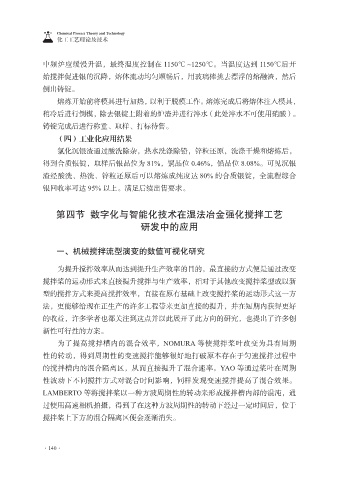

Page 154 - 化工工艺理论及技术

Chemical Process Theory and Technology
化工工艺理论及技术

中频炉应缓慢升温，最终温度控制在 1150℃ ~1250℃。当温度达到 1150℃后开
始搅拌促进银的沉降，熔体流动均匀顺畅后，用玻璃棒挑去漂浮的熔融渣，然后
倒出铸锭。

熔炼开始前将模具进行加热，以利于脱模工作。熔炼完成后将熔体注入模具，
稍冷后进行倒模，除去银锭上附着的炉渣并进行淬水（此处淬水不可使用硝酸）。
铸锭完成后进行称重、取样、打标待售。
（四）工业化应用结果

氯化沉银渣通过酸洗除杂，热水洗涤除铅，锌粒还原，洗涤干燥和熔炼后，
得到合质银锭，取样后银品位为 81%，铜品位 0.46%，铅品位 8.08%。可见沉银
渣经酸洗、热洗、锌粒还原后可以熔炼成纯度达 80% 的合质银锭，全流程综合
银回收率可达 95% 以上。满足后续出售要求。

第四节 数字化与智能化技术在湿法冶金强化搅拌工艺
研发中的应用

一、机械搅拌流型演变的数值可视化研究

为提升搅拌效率从而达到提升生产效率的目的，最直接的方式便是通过改变
搅拌桨的运动形式来直接提升搅拌与生产效率，相对于其他改变搅拌桨型或以新

型的搅拌方式来提高搅拌效率，直接在原有基础上改变搅拌桨的运动形式这一方
法，更能够给现在正生产的许多工程带来更加直接的提升，并在短期内获得更好
的收益，许多学者也都关注到这点并以此展开了此方向的研究，也提出了许多创
新性可行性的方案。

为了提高搅拌槽内的混合效率，NOMURA 等使搅拌桨叶改变为具有周期
性的转动，得到周期性的变速搅拌能够很好地打破原本存在于匀速搅拌过程中
的搅拌槽内的混合隔离区，从而直接提升了混合速率。YAO 等通过桨叶在周期
性波动下不同搅拌方式对混合时间影响，同样发现变速搅拌提高了混合效果。

LAMBERTO 等将搅拌桨以一种方波周期性的转动来形成搅拌槽内部的混沌，通
过使用高速相机拍摄，得到了在这种方波周期性的转动下经过一定时间后，位于
搅拌桨上下方的混合隔离区便会逐渐消失。

·140·
