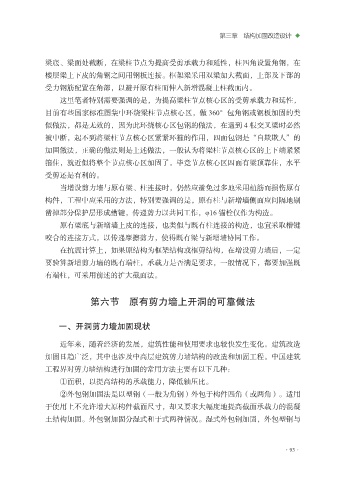

第三章 结构加固改造设计 ◆

梁底、梁面处截断，在梁柱节点为提高受剪承载力和延性，柱四角设置角钢，在
楼层梁上下皮的角钢之间用钢板连接。框架梁采用双梁加大截面，上部及下部的
受力钢筋配置在角部，以避开原有柱而伸入新增混凝土柱截面内。
这里笔者特别需要强调的是，为提高梁柱节点核心区的受剪承载力和延性，

目前有些国家标准图集中环绕梁柱节点核心区，做 360°包角钢或钢板加固的类
似做法，都是无效的，因为此环绕核心区包钢的做法，在遇到 4 根交叉梁时必然
被中断，起不到将梁柱节点核心区紧紧环箍的作用，四面包钢是“自欺欺人”的
加固做法，正确的做法则是上述做法，一般认为将梁柱节点核心区的上下端紧紧

箍住，就近似将整个节点核心区加固了。毕竟节点核心区四面有梁顶靠住，水平
受剪还是有利的。
当增设剪力墙与原有梁、柱连接时，仍然应避免过多地采用植筋而损伤原有
构件，工程中应采用的方法，特别要强调的是，原有柱与新增墙侧面应间隔地剔

凿掉部分保护层形成槽键，传递剪力以共同工作，φ16 锚栓仅作为构造。
原有梁底与新增墙上皮的连接，也类似与既有柱连接的构造，也宜采取槽键
咬合的连接方式，以传递摩擦剪力，使得既有梁与新增墙协同工作。
在抗震计算上，如果原结构为框架结构或框剪结构，在增设剪力墙后，一定

要验算新增剪力墙的既有端柱，承载力是否满足要求，一般情况下，都要加强既
有端柱，可采用前述的扩大截面法。

第六节 原有剪力墙上开洞的可靠做法

一、开洞剪力墙加固现状

近年来，随着经济的发展，建筑性能和使用要求也较快发生变化。建筑改造

加固日趋广泛，其中也涉及中高层建筑剪力墙结构的改造和加固工程。中国建筑
工程界对剪力墙结构进行加固的常用方法主要有以下几种：
①面积，以提高结构的承载能力，降低轴压比。
②外包钢加固法是以型钢（一般为角钢）外包于构件四角（或两角）。适用
于使用上不允许增大原构件截面尺寸，却又要求大幅度地提高截面承载力的混凝

土结构加固。外包钢加固分湿式和干式两种情况。湿式外包钢加固，外包型钢与
