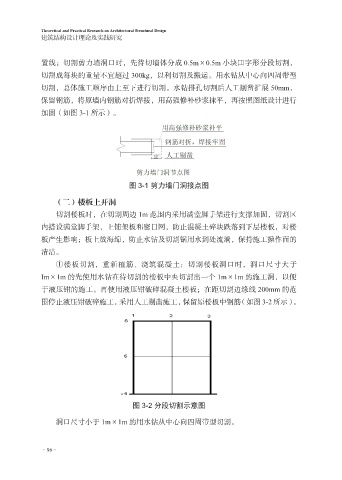

Theoretical and Practical Research on Architectural Structural Design
建筑结构设计理论及实践研究
置线；切割剪力墙洞口时，先待切墙体分成 0.5m×0.5m 小块田字形分段切割，
切割成每块的重量不宜超过 300kg，以利切割及搬运。用水钻从中心向四周带型
切割，总体施工顺序由上至下进行切割。水钻排孔切割后人工剔凿扩展 50mm，
保留钢筋，将原墙内钢筋对折焊接，用高强修补砂浆抹平，再按照图纸设计进行
加固（如图 3-1 所示）。
图 3-1 剪力墙门洞接点图
（二）楼板上开洞
切割楼板时，在切割周边 1m 范围内采用满堂脚手架进行支撑加固，切割区
内搭设满堂脚手架，上铺架板和密目网，防止混凝土碎块跌落到下层楼板，对楼
板产生影响；板上放海绵，防止水钻及切割锯用水到处流淌，保持施工操作面的
清洁。
①楼板切割，重新植筋、浇筑混凝土：切割楼板洞口时，洞口尺寸大于
Im×1m 的先使用水钻在待切割的楼板中央切割出一个 1m×1m 的施工洞，以便
于液压钳的施工。再使用液压钳破碎混凝土楼板；在距切割边缘线 200mm 的范
围停止液压钳破碎施工，采用人工剔凿施工，保留原楼板中钢筋（如图 3-2 所示）。
图 3-2 分段切割示意图
洞口尺寸小于 1m×1m 的用水钻从中心向四周带型切割。
