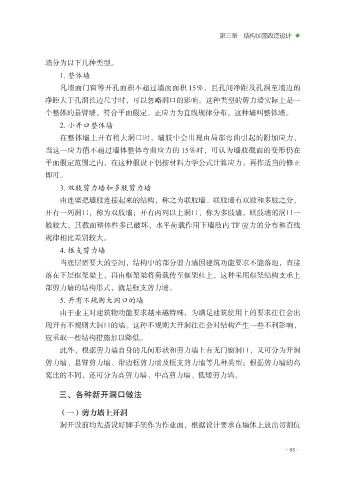

第三章 结构加固改造设计 ◆

墙分为以下几种类型。
1. 整体墙
凡墙面门窗等开孔面积不超过墙面面积 15％，且孔间净距及孔洞至墙边的
净距大于孔洞长边尺寸时，可以忽略洞口的影响。这种类型的剪力墙实际上是一

个整体的悬臂墙，符合平面假定，正应力为直线规律分布，这种墙叫整体墙。
2. 小开口整体墙
在整体墙上开有稍大洞口时，墙肢中会出现由局部弯曲引起的附加应力，
当这一应力值不超过墙体整体弯曲应力的 15％时，可认为墙肢截面的变形仍在

平面假定范围之内，在这种假设下仍按材料力学公式计算应力，再作适当的修正
即可。
3. 双肢剪力墙和多肢剪力墙
由连梁把墙肢连接起来的结构，称之为联肢墙。联肢墙有双肢和多肢之分，

开有一列洞口，称为双肢墙；开有两列以上洞口，称为多肢墙。联肢墙的洞口一
般较大，其截面整体性多已破坏，水平荷载作用下墙肢内 TF 应力的分布和直线
规律相比差别较大。
4. 框支剪力墙

当底层需要大的空间，结构中的部分剪力墙因建筑功能要求不能落地，直接
落在下层框架梁上，再由框架梁将荷载传至框架柱上，这种采用框架结构支承上
部剪力墙的结构形式，就是框支剪力墙。
5. 开有不规则大洞口的墙

由于业主对建筑物功能要求越来越特殊，为满足建筑使用上的要求往往会出
现开有不规则大洞口的墙。这种不规则大开洞往往会对结构产生一些不利影响，
应采取一些结构措施加以降低。
此外，根据剪力墙自身的几何形状和剪力墙上有无门窗洞口，又可分为开洞

剪力墙、悬臂剪力墙、带边框剪力墙及框支剪力墙等几种类型；根据剪力墙的高
宽比的不同，还可分为高剪力墙、中高剪力墙、低矮剪力墙。

三、各种新开洞口做法

（一）剪力墙上开洞
洞开设前均先搭设好脚手架作为作业面，根据设计要求在墙体上放出切割位
