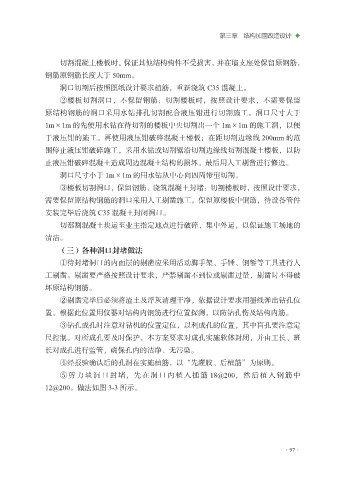

第三章 结构加固改造设计 ◆
切割混凝土楼板时，保证其他结构构件不受损害，并在墙支座处保留原钢筋，
钢筋原钢筋长度大于 50mm。
洞口切割后按照图纸设计要求植筋，重新浇筑 C35 混凝土。
②楼板切割洞口，不保留钢筋：切割楼板时，按照设计要求，不需要保留
原结构钢筋的洞口采用水钻排孔切割配合液压钳进行切割施工。洞口尺寸大于
1m×1m 的先使用水钻在待切割的楼板中央切割出一个 1m×1m 的施工洞，以便
于液压钳的施工。再使用液压钳破碎混凝土楼板；在距切割边缘线 200mm 的范
围停止液压钳破碎施工，采用水钻或切割锯沿切割边缘线切割混凝土楼板，以防
止液压钳破碎混凝土造成周边混凝土结构的损坏。最后用人工剔凿进行修边。
洞口尺寸小于 1m×1m 的用水钻从中心向四周带型切割。
③楼板切割洞口，保留钢筋、浇筑混凝土封堵：切割楼板时，按照设计要求，
需要保留原结构钢筋的洞口采用人工剔凿施工。保留原楼板中钢筋，待设备管件
安装完毕后浇筑 C35 混凝土封闭洞口。
切鄯割混凝土块运至业主指定地点进行破碎，集中外运，以保证施工场地的
清洁。
（三）各种洞口封堵做法
①待封堵洞口的内面层的剔凿应采用活动脚手架、手锤、钢錾等工具进行人
工剔凿。剔凿要严格按照设计要求，严禁剔凿不到位或剔凿过量，剔凿时不得破
坏原结构钢筋。
②剔凿完毕后必须将渣土及浮灰清理干净，依据设计要求用墨线弹出钻孔位
置。根据此位置用仪器对结构内钢筋进行位置探测，以防钻孔伤及结构内筋。
③钻孔成孔时注意对钻机的位置定位，以利成孔的位置，其中盲孔要注意定
尺控制。对所成孔要及时保护，本方案要求对成孔实施软体封闭，并由工长、班
长对成孔进行监管，确保孔内的洁净、无污染。
④经报验确认后的孔洞在实施植筋，以“先灌胶、后植筋”为原则。
⑤剪力墙洞口封堵，先在洞口内植入插筋 18@200，然后植入钢筋中
12@200。做法如图 3-3 所示。
