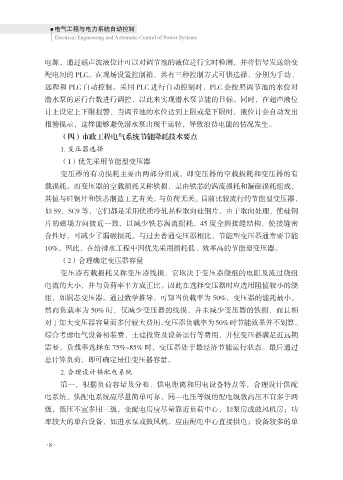

电源，通过超声波液位计可以对调节池的液位进行实时检测，并将信号发送给变
配电间的 PLC。在现场设置控制箱，共有三种控制方式可供选择，分别为手动、
远程和 PLC 自动控制。采用 PLC 进行自动控制时，PLC 会按照调节池的水位对
潜水泵的运行台数进行调控，以此来实现潜水泵节能的目标。同时，在超声液位

计上设定上下限报警，当调节池的水位达到上限或是下限时，液位计会自动发出
报警提示，这样能够避免潜水泵出现干运转，导致浪费电能的情况发生。
（四）市政工程电气系统节能降耗技术要点
1. 变压器选择

（1）优先采用节能型变压器
变压器的有功损耗主要由两部分组成，即变压器的空载损耗和变压器的有
载损耗。而变压器的空载损耗又称铁损，是由铁芯的涡流损耗和漏磁损耗组成，
其值与硅钢片和铁芯制造工艺有关，与负荷无关。目前比较流行的节能型变压器，

如 S9，SC9 等，它们都是采用优质冷轧晶粒取向硅钢片。由于取向处理，使硅钢
片的磁场方向接近一致，以减少铁芯涡流损耗，45 度全斜接缝结构，使接缝密
合性好，可减少了漏磁损耗。与过去普通变压器相比，节能型变压器通常要节能
10%。因此，在给排水工程中因优先采用损耗低、效率高的节能型变压器。

（2）合理确定变压器容量
变压器有载损耗又称变压器线损，它取决于变压器绕组的电阻及流过绕组
电流的大小，并与负荷率平方成正比。因此在选择变压器时应选用阻值较小的绕
组，如铜芯变压器。通过数学推导，可知当负载率为 50%，变压器的能耗最小。

然而负载率为 50% 时，仅减少变压器的线损，并未减少变压器的铁损，而且相
对于加大变压器容量而多付较大费用，变压器负载率为50%时节能效果并不划算。
综合考虑电气设备初装费，土建投资及设备运行等费用，并使变压器满足近远期
需要，负载率选择在 75%~85% 时，变压器处于最经济节能运行状态。最后通过

总计算负荷，即可确定最佳变压器容量。
2. 合理设计供配电系统
第一，根据负荷容量及分布、供电距离和用电设备特点等，合理设计供配
电系统。供配电系统应尽量简单可靠，同一电压等级的配电级数高压不宜多于两

级，低压不宜多用三级。变配电房应尽量靠近负荷中心，如泵房或鼓风机房；功
率较大的单台设备，如进水泵或鼓风机，应由配电中心直接供电；设备较多的单
