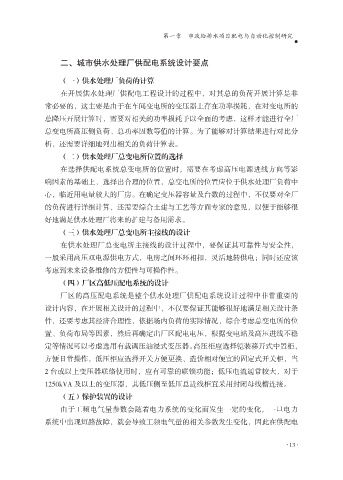

第一章 市政给排水项目配电与自动化控制研究

二、城市供水处理厂供配电系统设计要点

（一）供水处理厂负荷的计算
在开展供水处理厂供配电工程设计的过程中，对其总的负荷开展计算是非

常必要的，这主要是由于在车间变电所的变压器上存在功率损耗，在对变电所的
总降压开展计算时，需要对相关的功率损耗予以全面的考虑，这样才能进行全厂
总变电所高压侧负荷、总功率因数等值的计算。为了能够对计算结果进行对比分

析，还需要详细地列出相关的负荷计算表。
（二）供水处理厂总变电所位置的选择
在选择供配电系统总变电所的位置时，需要在考虑高压电源进线方向等影
响因素的基础上，选择出合理的位置，总变电所的位置应位于供水处理厂负荷中

心，临近用电量较大的厂房。在确定变压器容量及台数的过程中，不仅要对全厂
的负荷进行详细计算，还需要综合土建与工艺等方面专家的意见，以便于能够很
好地满足供水处理厂将来的扩建与备用需求。

（三）供水处理厂总变电所主接线的设计
在供水处理厂总变电所主接线的设计过程中，要保证其可靠性与安全性，
一般采用高压双电源供电方式，电房之间环环相扣，灵活地转供电；同时还应该
考虑到未来设备维修的方便性与可操作性。

（四）厂区高低压配电系统的设计
厂区的高压配电系统是整个供水处理厂供配电系统设计过程中非常重要的
设计内容，在开展相关设计的过程中，不仅要保证其能够很好地满足相关设计条

件，还要考虑其经济合理性，依据场内负荷的实际情况，综合考虑总变电所的位
置、负荷布局等因素，然后再确定出厂区配电电压，根据变电站及高压进线不稳
定等情况可以考虑选用有载调压油浸式变压器。高压柜应选择铠装移开式中置柜，
方便日常操作，低压柜应选择开关方便更换、造价相对便宜的固定式开关柜，当

2 台或以上变压器联络使用时，应有可靠的联锁功能；低压电流通常较大，对于
1250kVA 及以上的变压器，其低压侧至低压总进线柜宜采用封闭母线槽连接。
（五）保护装置的设计

由于工频电气量参数会随着电力系统的变化而发生一定的变化，一旦电力
系统中出现短路故障，就会导致工频电气量的相关参数发生变化，因此在供配电
