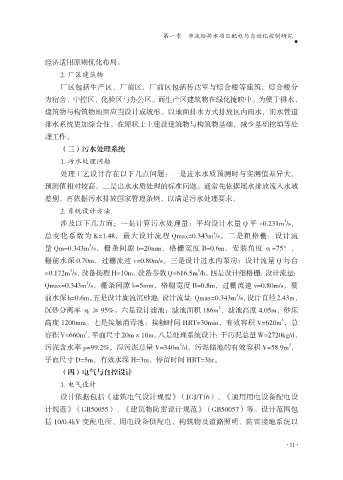

第一章 市政给排水项目配电与自动化控制研究

经济适用原则优化布局。
2. 厂区建筑物
厂区包括生产区、厂前区，厂前区包括传达室与综合楼等建筑，综合楼分
为宿舍、中控区、化验区与办公区。而生产区建筑物在绿化掩映中。为便于排水，

建筑物与构筑物地面应当设计成坡形。以地面排水方式排放区内雨水，雨水管道
排水系统更加综合性。在原状土上建设建筑物与构筑物基础，减少基础挖填等处
理工作。
（三）污水处理系统

1. 污水处理问题
处理工艺设计存在以下几点问题：一是进水水质预测时与实测值差异大，
预测值相对较高。二是出水水质处理的标准问题。通常先依据尾水排放流入水域
差别，再依据污水排放国家管理条例，以满足污水处理要求。

2. 系统设计方法
3
涉及以下几方面；一是计算污水处理量：平均设计水量 Q 平 =0.231m /s，
3
总变化系数为 K=1.48，最大设计流程 Qmax=0.343m /s。二是粗格栅：设计流
3
量 Qm=0.343m /s，栅条间隙 b=20mm，格栅宽度 B=0.6m，安装角度 α=75°，
栅前水深 0.70m，过栅流速 v=0.80m/s。三是设计进水内泵房：设计流量 Q 每台
3
3
=0.172m /s，设备扬程 H=10m，设备参数 Q=616.5m /h。四是设计细格栅：设计流量：
3
Qmax=0.343m /s，栅条间隙 b=5mm，格栅宽度 B=0.8m，过栅流速 v=0.80m/s，栅
3
前水深h=0.6m。五是设计旋流沉砂池：设计流量：Qmax=0.343m /s，设计直径2.43m，
2
沉砂分离率 η ≥ 95%。六是设计滤池：滤池面积 186m ，滤池高度 4.05m，砂床
3
高度 1200mm。七是接触消毒池：接触时间 HRT=30min，有效容积 V=620m ，总
3
容积 V=660m ，平面尺寸 20m×10m。八是处理系统设计：干污泥总量 W=2720kg/d，
3
3
污泥含水率 p=99.2%，湿污泥总量 V=340m /d。污泥储池的有效容积 V=58.9m ，
平面尺寸 D=5m，有效水深 H=3m，停留时间 HRT=3hr。
（四）电气与自控设计
1. 电气设计
设计依据包括《建筑电气设计规程》（JGJ/T16）、《通用用电设备配电设

计规范》（GB50055）、《建筑物防雷设计规范》（GB50057）等。设计范围包
括 10/0.4kV 变配电所、用电设备供配电、构筑物及道路照明、防雷接地系统以
