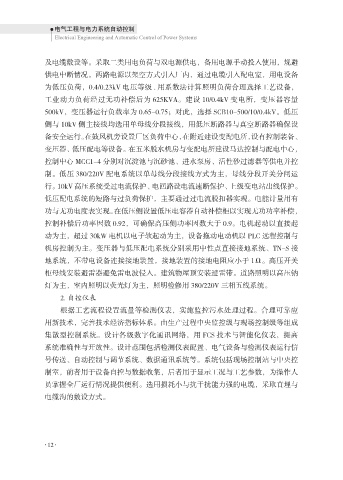

及电缆敷设等。采取二类用电负荷与双电源供电，备用电源手动投入使用，规避
供电中断情况。两路电源以架空方式引入厂内，通过电缆引入配电室，用电设备
为低压负荷，0.4/0.23kV 电压等级 . 用系数法计算照明负荷合理选择工艺设备，
工业动力负荷经过无功补偿后为 625KVA。建设 10/0.4kV 变电所，变压器容量
500kV，变压器运行负载率为 0.65-0.75；对此，选择 SCB10-500/10/0.4kV。低压
侧与 10kV 侧主接线均选用单母线分段接线，用低压断路器与真空断路器确保设
备安全运行。在鼓风机旁设置厂区负荷中心，在附近建设变配电所，设有控制装备、
变压器、低压配电等设备。在五米脱水机房与变配电所建设马达控制与配电中心，
控制中心 MCC1-4 分别对沉淀池与沉砂池、进水泵房、活性砂过滤器等供电并控
制。低压 380/220V 配电系统以单母线分段接线方式为主，母线分段开关分闸运
行。10kV 高压系统受过电流保护、电回路设电流速断保护、上级变电站出线保护。
低压配电系统的短路与过负荷保护，主要通过过电流脱扣器实现。电能计量用有
功与无功电度表实现。在低压侧设置低压电容器自动补偿柜以实现无功功率补偿，
控制补偿后功率因数 0.92，可确保高压侧功率因数大于 0.9。电机起动以直接起
动为主，超过 30kW 电机以电子软起动为主，设备拖动电动机以 PLC 远程控制与
机房控制为主。变压器与低压配电系统分别采用中性点直接接地系统、TN-S 接
地系统，不带电设备连接接地装置，接地装置的接地电阻应小于 1Ω。高压开关
柜母线安装避雷器避免雷电波侵入。建筑物屋顶安装避雷带。道路照明以高压钠
灯为主，室内照明以荧光灯为主，照明检修用 380/220V 三相五线系统。
2. 自控仪表
根据工艺流程设置流量等检测仪表，实施监控污水处理过程。合理可靠应
用新技术，完善技术经济指标体系。由生产过程中央监控级与现场控制级等组成
集散型控制系统。设计各级数字化通讯网络，用 FCS 技术与智能化仪表，提高
系统准确性与开放性。设计范围包括检测仪表配置、电气设备与检测仪表运行信
号传送、自动控制与调节系统、数据通讯系统等。系统包括现场控制站与中央控
制室，前者用于设备自控与数据收集，后者用于显示工况与工艺参数，为操作人
员掌握全厂运行情况提供便利。选用损耗小与抗干扰能力强的电缆，采取直埋与
电缆沟的敷设方式。
