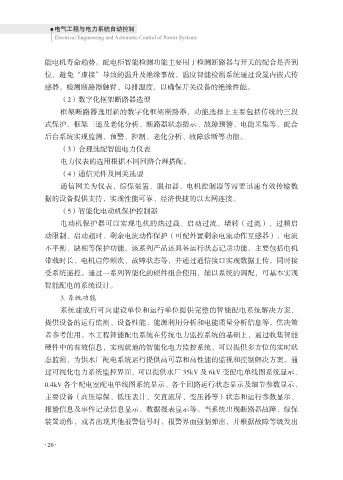

能电机寿命趋势。配电柜智能检测功能主要用于检测断路器与开关的配合是否到
位，避免“虚接”导致的温升及绝缘事故。温度智能检测系统通过设置内嵌式传
感器，检测断路器触臂、母排温度，以确保开关设备的绝缘性能。
（2）数字化框架断路器选型

框架断路器选用新的数字化框架断路器，功能选择上主要包括传统的三段
式保护、框架三遥及老化分析、断路器状态指示、故障预警、电能采集等，配合
后台系统实现监测、预警、控制、老化分析、故障诊断等功能。
（3）合理选配智能电力仪表

电力仪表的选用根据不同回路合理搭配。
（4）通信元件及网关选型
通信网关为仪表、综保装置、脱扣器、电机控制器等需要迅速有效传输数
据的设备提供支持，实现性能可靠、经济快捷的以太网连接。

（5）智能化电动机保护控制器
电动机保护器可以实现电机的热过载、启动过流、堵转（过流）、过频启
动限制、启动超时、剩余电流动作保护（可配外置剩余电流动作互感器）、电流
不平衡、缺相等保护功能。该系列产品还具备运行状态记录功能，主要包括电机

带载时长、电机启停频次、故障状态等，并通过通信接口实现数据上传，同时接
受系统遥控。通过一系列智能化的硬件组合使用，辅以系统的调配，可基本实现
智能配电的系统设计。
3. 系统功能

系统建成后可向建设单位和运行单位提供完整的智能配电系统解决方案，
提供设备的运行监测、设备性能、能源利用分析和电能质量分析信息等，供决策
者参考使用。本工程智能配电系统在传统电力监控系统的基础上，通过收集智能
硬件中的有效信息，实现就地的智能化电力监控系统，可以提供多方位的实时状

态监测，为供水厂配电系统运行提供高可靠和高性能的监视和控制解决方案。通
过可视化电力系统监控界面，可以提供水厂 35kV 及 6kV 变配电单线图系统显示、
0.4kV 各个配电室配电单线图系统显示、各个回路运行状态显示及细节参数显示、
主要设备（高压综保、低压表计、交直流屏、变压器等）状态和运行参数显示、

报警信息及事件记录信息显示、数据报表显示等。当系统出现断路器故障、综保
装置动作，或者出现其他报警信号时，报警界面强制弹出，并根据故障等级发出
