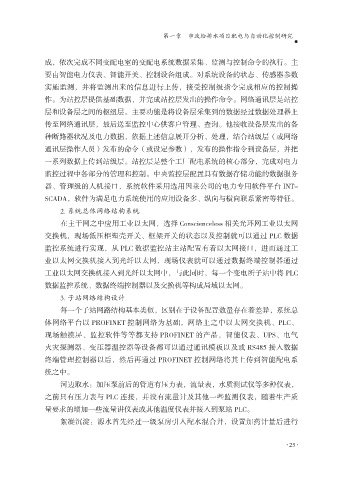

第一章 市政给排水项目配电与自动化控制研究

成，依次完成不同变配电室的变配电系统数据采集、监测与控制命令的执行。主
要由智能电力仪表、智能开关、控制设备组成。对系统设备的状态、传感器参数
实施监测，并将监测出来的信息进行上传，接受控制级指令完成相应的控制操
作。为站控层提供基础数据，并完成站控层发出的操作命令。网络通讯层是站控

层和设备层之间的枢纽层。主要功能是将设备层采集到的数据经过数据处理器上
传至网络通讯层，最后送至监控中心供客户管理、查询。他接收设备层发出的各
种断路器状况及电力数据，依据上述信息展开分析、处理，结合站级层（或网络
通讯层操作人员）发布的命令（或设定参数），发布的操作指令到设备层，并把

一系列数据上传到站级层。站控层是整个工厂配电系统的核心部分，完成对电力
监控过程中各部分的管理和控制。中央监控层配置具有数据存储功能的数据服务
器、管理级的人机接口，系统软件采用选用因莱公司的电力专用软件平台 INT-
SCADA，软件为满足电力系统使用的应用设备多、纵向与横向联系紧密等特征。

2. 系统总体网络结构系统
在主干网之中应用工业以太网，选择 Conscienceless 相关光环网工业以太网
交换机，现场低压柜塑壳开关、框架开关的状态以及控制就可以通过 PLC 数据
监控系统进行实现，从 PLC 数据监控站主站配置有着以太网接口，进而通过工

业以太网交换机接入到光纤以太网，现场仪表就可以通过数据终端控制器通过
工业以太网交换机接入到光纤以太网中，与此同时，每一个变电所子站中将 PLC
数据监控系统、数据终端控制器以及交换机等构成局域以太网。
3. 子站网络结构设计

每一个子站网路结构基本类似，区别在于设备配置数量存在着差异，系统总
体网络平台以 PROFINET 控制网络为基础，网络上之中以太网交换机、PLC、
现场触摸屏、监控软件等等都支持 PROFINET 的产品，智能仪表、UPS、电气
火灾探测器、变压器温控器等设备都可以通过通讯模板以及或 RS485 接入数据

终端管理控制器以后，然后再通过 PROFINET 控制网络将其上传到智能配电系
统之中。
河边取水：加压泵前后的管道有压力表，流量表，水质测试仪等多种仪表，
之前只有压力表与 PLC 连接，并没有流量计及其他一些监测仪表，随着生产质

量要求的增加一些流量讲仪表或其他温度仪表并接入到泵站 PLC。
絮凝沉淀：源水首先经过一级泵房引入配水混合井，设置加药计量后进行
