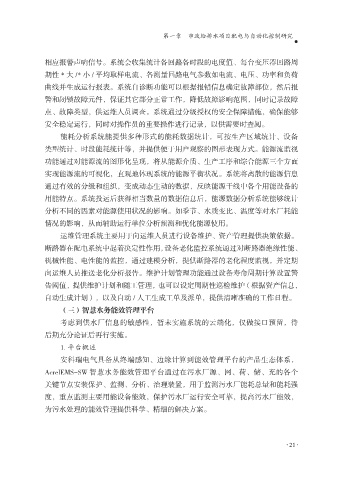

第一章 市政给排水项目配电与自动化控制研究

相应报警声响信号。系统会收集统计各回路各时段的电度值、每台变压器回路周
期性 * 大 /* 小 / 平均取样电流、各测量回路电气参数如电流、电压、功率和负荷
曲线并生成运行报表。系统自诊断功能可以根据报错信息确定故障部位，然后报
警和闭锁故障元件，保证其它部分正常工作，降低故障影响范围，同时记录故障

点、故障类型，供运维人员调查。系统通过分级授权的安全保障措施，确保能够
安全稳定运行，同时对操作员的重要操作进行记录，以供需要时查阅。
能耗分析系统能提供多种形式的能耗数据统计，可按生产区域统计、设备
类型统计、时段能耗统计等，并提供便于用户观察的图形表现方式。能源流监视

功能通过对能源流的图形化呈现，将从能源介质、生产工序和综合能源三个方面
实现能源流的可视化，直观地体现系统的能源平衡状况。系统将离散的能源信息
通过有效的分级和组织，变成动态生动的数据，反映能源干线中各个用能设备的
用能特点。系统投运后获得相当数量的数据信息后，能源数据分析系统能够统计

分析不同的因素对能源使用状况的影响。如季节、水质变比、温度等对水厂耗能
情况的影响，从而辅助运行单位分析预测和优化能源使用。
运维管理系统主要用于向运维人员进行设备维护、资产管理提供决策依据。
断路器在配电系统中起着决定性作用，设备老化监控系统通过对断路器绝缘性能、

机械性能、电性能的监控，通过建模分析，提供断路器的老化程度监视，并定期
向运维人员推送老化分析报告。维护计划管理功能通过设备寿命周期计算设置警
告阈值，提供维护计划和随工管理，也可以设定周期性巡检维护（根据资产信息，
自动生成计划），以及自动 / 人工生成工单及派单，提供清晰准确的工作日程。

（三）智慧水务能效管理平台
考虑到供水厂信息的敏感性，暂未实施系统的云端化，仅做接口预留，待
后期充分论证后再行实施。
1. 平台概述

安科瑞电气具备从终端感知、边缘计算到能效管理平台的产品生态体系，
AcrelEMS-SW 智慧水务能效管理平台通过在污水厂源、网、荷、储、充的各个
关键节点安装保护、监测、分析、治理装置，用于监测污水厂能耗总量和能耗强
度，重点监测主要用能设备能效，保护污水厂运行安全可靠，提高污水厂能效，

为污水处理的能效管理提供科学、精细的解决方案。
