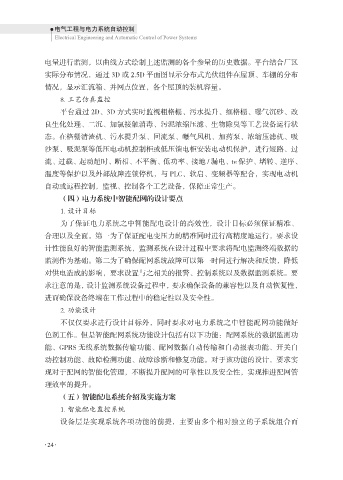

电量进行监测，以曲线方式绘制上述监测的各个参量的历史数据。平台结合厂区
实际分布情况，通过 3D 或 2.5D 平面图显示分布式光伏组件在屋顶、车棚的分布
情况，显示汇流箱、并网点位置，各个屋顶的装机容量。
8. 工艺仿真监控

平台通过 2D、3D 方式实时监视粗格栅、污水提升、细格栅、曝气沉砂、改
良生化处理、二沉、加氯接触消毒、污泥浓缩压滤、生物除臭等工艺设备运行状
态。在格栅清渣机、污水提升泵、回流泵、曝气风机、加药泵、浓缩压滤机、吸
沙泵、吸泥泵等低压电动机控制柜或低压馈电柜安装电动机保护，进行短路、过

流、过载、起动超时、断相、不平衡、低功率、接地 / 漏电、te 保护、堵转、逆序、
温度等保护以及外部故障连锁停机，与 PLC、软启、变频器等配合，实现电动机
自动或远程控制，监视、控制各个工艺设备，保障正常生产。
（四）电力系统中智能配网的设计要点

1. 设计目标
为了保证电力系统之中智能配电设计的高效性，设计目标必须保证精准、
合理以及全面。第一为了保证配电变压力的精准同时进行高精度地运行，要求设
计性能良好的智能监测系统，监测系统在设计过程中要求将配电监测终端数据的

监测作为基础。第二为了确保配网系统故障可以第一时间进行解决和反馈，降低
对供电造成的影响，要求设置与之相关的报警、控制系统以及数据监测系统。要
求注意的是，设计监测系统设备过程中，要求确保设备的兼容性以及自动恢复性，
进而确保设备终端在工作过程中的稳定性以及安全性。

2. 功能设计
不仅仅要求进行设计目标外，同时要求对电力系统之中智能配网功能做好
色剂工作。但是智能配网系统功能设计包括有以下功能：配网系统的数据监测功
能、GPRS 无线系统数据传输功能、配网数据自动传输和自动报表功能、开关自

动控制功能、故障检测功能、故障诊断和修复功能。对于该功能的设计，要求实
现对于配网的智能化管理，不断提升配网的可靠性以及安全性，实现推进配网管
理效率的提升。
（五）智能配电系统介绍及实施方案

1. 智能配电监控系统
设备层是实现系统各项功能的前提，主要由多个相对独立的子系统组合而
