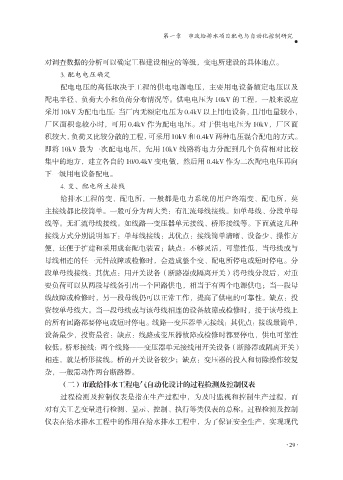

第一章 市政给排水项目配电与自动化控制研究

对调查数据的分析可以确定工程建设相应的等级，变电所建设的具体地点。
3. 配电电压确定
配电电压的高低取决于工程的供电电源电压，主要用电设备额定电压以及
配电半径、负荷大小和负荷分布情况等。供电电压为 10kV 的工程，一般来说应

采用 10kV 为配电电压：当厂内无额定电压为 0.4kV 以上用电设备，且用电量较小，
厂区面积也较小时，可用 0.4kV 作为配电电压。对于供电电压为 10kV，厂区面
积较大，负荷又比较分散的工程，可采用 10kV 和 0.4kV 两种电压混合配电的方式。
即将 10kV 最为一次配电电压，先用 10kV 线路将电力分配到几个负荷相对比较

集中的地方，建立各自的 10/0.4kV 变电做，然后用 0.4kV 作为二次配电电压再向
下一级用电设备配电。
4. 变、配电所主接线
给排水工程的变、配电所，一般都是电力系统的用户终端变、配电所，莫

主接线都比较简单。一般可分为两大类：有汇流母线接线。如单母线、分段单母
线等。无汇流母线接线。如线路一变压器单元接线、桥形接线等。下面就这几种
接线方式分别说明如下：单母线接线：其优点：接线简单清晰、设备少、操作方
便，还便于扩建和采用成套配电装置；缺点：不够灵活，可靠性低，当母线或与

母线相连的任一元件故障或检修时，会造成整个变、配电所停电或短时停电。分
段单母线接线：其优点：用开关设备（断路器或隔离开关）将母线分段后，对重
要负荷可以从两段母线各引出一个回路供电，相当于有两个电源供电；当一段母
线故障或检修时，另一段母线仍可以正常工作，提高了供电的可靠性。缺点：投

资较单母线大。当一段母线或与该母线相连的设备故障或检修时，接于该母线上
的所有回路都要停电或短时停电。线路一变压器单元接线：其优点：接线最简单，
设备最少，投资最省：缺点：线路或变压器故障或检修时都要停电，供电可靠性
较低。桥形接线：两个线路——变压器单元接线用开关设备（断路器或隔离开关）

相连，就是桥形接线。桥的开关设备较少；缺点：变压器的投入和切除操作较复
杂，一般需动作两台断路器。
（二）市政给排水工程电气自动化设计的过程检测及控制仪表
过程检测及控制仪表是指在生产过程中，为及时监视和控制生产过程，而

对有关工艺变量进行检测、显示、控制、执行等类仪表的总称。过程检测及控制
仪表在给水排水工程中的作用在给水排水工程中，为了保证安全生产，实现现代
