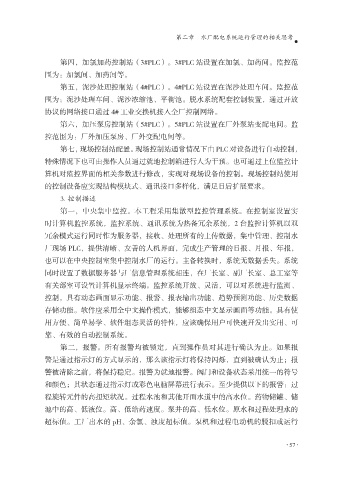

第二章 水厂配电系统运行管理的相关思考

第四，加氯加药控制站（3#PLC）。3#PLC 站设置在加氯、加药间。监控范
围为：加氯间、加药间等。
第五，泥沙处理控制站（4#PLC）。4#PLC 站设置在泥沙处理车间。监控范
围为：泥沙处理车间、泥沙浓缩池、平衡池。脱水系统配套控制装置，通过开放

协议的网络接口通过 4# 工业交换机接入全厂控制网络。
第六，加压泵房控制站（5#PLC）。5#PLC 站设置在厂外泵站变配电间。监
控范围为：厂外加压泵房、厂外变配电间等。
第七，现场控制站配置。现场控制站通常情况下由 PLC 对设备进行自动控制，

特殊情况下也可由操作人员通过就地控制箱进行人为干预。也可通过上位监控计
算机对监控界面的相关参数进行修改，实现对现场设备的控制。现场控制站使用
的控制设备应实现结构模块式、通讯接口多样化，满足日后扩展要求。
3. 控制描述

第一，中央集中监控。本工程采用集散型监控管理系统。在控制室设置实
时计算机监控系统，监控系统、通讯系统为热备冗余系统，2 台监控计算机以双
冗余模式运行同时作为服务器，接收、处理所有的上传数据，集中管理、控制水
厂现场 PLC，提供清晰、友善的人机界面，完成生产管理的日报、月报、年报，

也可以在中央控制室集中控制水厂的运行。主备转换时，系统无数据丢失。系统
同时设置了数据服务器与厂信息管理系统相连，在厂长室、副厂长室、总工室等
有关部室可设置计算机显示终端。监控系统开放、灵活，可以对系统进行监测、
控制，具有动态画面显示功能、报警、报表输出功能、趋势预测功能、历史数据

存储功能。软件应采用全中文操作模式，能够组态中文显示画面等功能。具有使
用方便、简单易学、软件组态灵活的特性，应该确保用户可快速开发出实用、可
靠、有效的自动控制系统。
第二，报警。所有报警均被锁定，直到操作员对其进行确认为止。如果报

警是通过指示灯的方式显示的，那么该指示灯将保持闪烁，直到被确认为止；报
警被清除之前，将保持稳定。报警为就地报警。阀门和设备状态采用统一的符号
和颜色；其状态通过指示灯或彩色电脑屏幕进行表示。至少提供以下的报警：过
程旋转元件的高扭矩状况。过程水池和其他开面水道中的高水位。药物储罐、储

池中的高、低液位。高、低给药速度。泵井的高、低水位。原水和过程处理水的
超标值。工厂出水的 pH、余氯、浊度超标值。泵机和过程电动机的脱扣或运行
