第五章 IP 城域网及传输承载网的建设重点

1. 功耗需求
①无线：按照每个 BBU 框 1kW（配置 3 个 5G 站 +3 个 3DMIMO 站，对应
3 个物理站）测算。
②传输：汇聚机房设备按 1.5kW 测算、接入机房设备按 0.5kW 测算。

2. 机位需求
①动力：部分机房不需扩容，如需扩容，按 1 个机架测算（含开关电源及铁
锂电池）。
②无线：为避免散热系统改造，建议单机架功耗不超过 2kW，按每个 BBU

框 0.5 个机架测算。
③传输：汇聚机房设备按 0.5 个机位测算、接入机房设备按 0.1 个机位测算。
若一个节点机房考虑堆叠 15 个物理站，需要考虑预留 6.5kW 和 4 个机位，
才能满足业务需求。

（二）BBU 集中场景下的前传方案选择
按 4G/5G 集中场景，采用普通双纤、单纤双向（无线设备厂家光模块）、
单纤双向（第三方厂家光模块）、无源波分（1 ∶ 6）四种前传方案测算投资。
前传方案见图 5-4 所示。

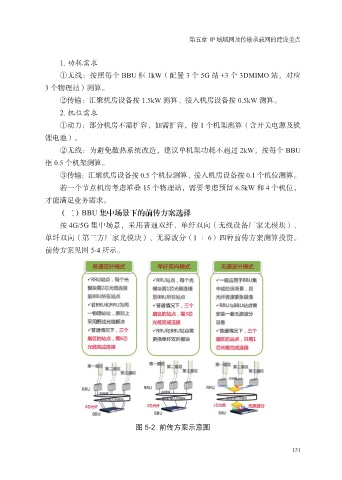

图 5-2 前传方案示意图

151
