第五章 机械工艺制造研究

二、基于 BIM 技术的起重机械设计与制造

（一）基于 Bentley 系列软件的塔节建模
Bentley 系列软件包括三维参数化建模、曲面和实体建模、设施规划等功
能模块，支持三维可视化、导航以及漫游等功能，提供了支持建筑全周期工
具，支持协同管理并与专业软件集成，是建筑信息模型（Building Information

Modeling，BIM）的重要支撑技术。
1. 轴网的建立
钢结构塔节在 ProStructures 软件中进行建模的前提是先建立好轴网，以保证

各个型钢和零件的相对位置。通过图纸尺寸确定好轴网的外形尺寸，建立轴网如
图 5-1 所示。

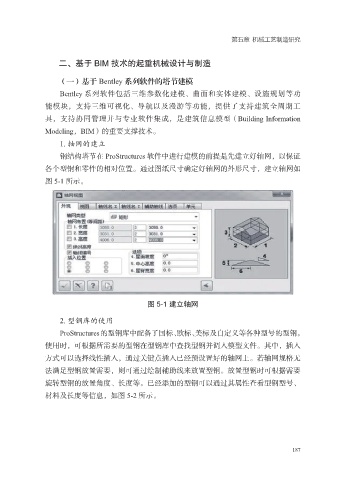

图 5-1 建立轴网

2. 型钢库的使用
ProStructures的型钢库中配备了国标、欧标、美标及自定义等各种型号的型钢。

使用时，可根据所需要的型钢在型钢库中查找型钢并调入模型文件。其中，插入
方式可以选择线性插入，通过关键点插入已经预设置好的轴网上。若轴网规格无
法满足型钢放置需要，则可通过绘制辅助线来放置型钢。放置型钢时可根据需要
旋转型钢的放置角度、长度等。已经添加的型钢可以通过其属性查看型钢型号、
材料及长度等信息，如图 5-2 所示。

187
