第五章 机械工艺制造研究

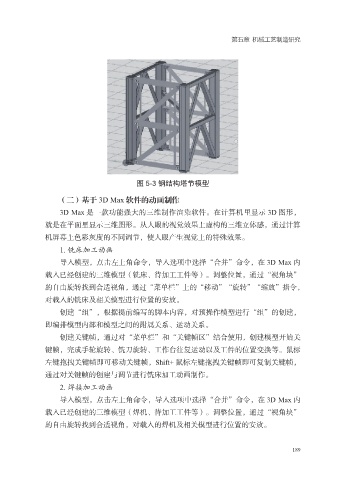

图 5-3 钢结构塔节模型

（二）基于 3D Max 软件的动画制作

3D Max 是一款功能强大的三维制作渲染软件。在计算机里显示 3D 图形，
就是在平面里显示三维图形。从人眼的视觉效果上虚构的三维立体感，通过计算
机屏幕上色彩灰度的不同调节，使人眼产生视觉上的特殊效果。
1. 铣床加工动画
导入模型，点击左上角命令，导入选项中选择“合并”命令，在 3D Max 内

载入已经创建的三维模型（铣床、待加工工件等）。调整位置，通过“视角块”
的自由旋转找到合适视角，通过“菜单栏”上的“移动”“旋转”“缩放”指令，
对载入的铣床及相关模型进行位置的安放。

创建“组”，根据提前编写的脚本内容，对预操作模型进行“组”的创建，
即编排模型内部和模型之间的附属关系、运动关系。
创建关键帧，通过对“菜单栏”和“关键帧区”结合使用，创建模型开始关
键帧，完成手轮旋转、铣刀旋转、工作台往复运动以及工件的位置变换等。鼠标
左键拖拽关键帧即可移动关键帧，Shift+ 鼠标左键拖拽关键帧即可复制关键帧，

通过对关键帧的创建与调节进行铣床加工动画制作。
2. 焊接加工动画
导入模型，点击左上角命令，导入选项中选择“合并”命令，在 3D Max 内

载入已经创建的三维模型（焊机、待加工工件等）。调整位置，通过“视角块”
的自由旋转找到合适视角，对载入的焊机及相关模型进行位置的安放。
