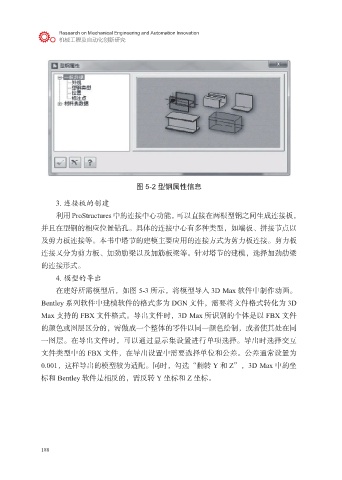

图 5-2 型钢属性信息

3. 连接板的创建
利用 ProStructures 中的连接中心功能，可以直接在两根型钢之间生成连接板，
并且在型钢的相应位置钻孔。具体的连接中心有多种类型，如端板、拼接节点以

及剪力板连接等。本书中塔节的建模主要应用的连接方式为剪力板连接。剪力板
连接又分为剪力板、加劲肋梁以及加筋板梁等。针对塔节的建模，选择加劲肋梁
的连接形式。
4. 模型的导出

在建好所需模型后，如图 5-3 所示，将模型导入 3D Max 软件中制作动画。
Bentley 系列软件中建模软件的格式多为 DGN 文件，需要将文件格式转化为 3D
Max 支持的 FBX 文件格式。导出文件时，3D Max 所识别的个体是以 FBX 文件
的颜色或图层区分的，需做成一个整体的零件以同一颜色绘制，或者使其处在同

一图层。在导出文件时，可以通过显示集设置进行单项选择。导出时选择交互
文件类型中的 FBX 文件，在导出设置中需要选择单位和公差。公差通常设置为
0.001，这样导出的模型较为适配。同时，勾选“翻转 Y 和 Z”，3D Max 中的坐
标和 Bentley 软件是相反的，需反转 Y 坐标和 Z 坐标。
