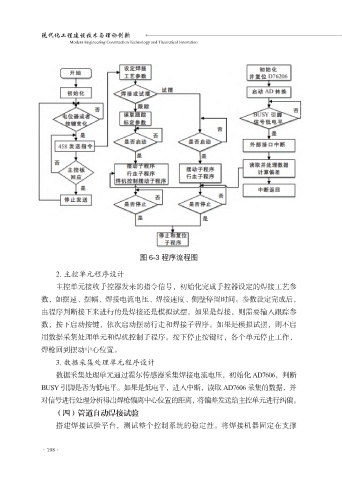

图 6-3 程序流程图

2. 主控单元程序设计
主控单元接收手控器发来的指令信号，初始化完成手控器设定的焊接工艺参
数，如摆速、摆幅、焊接电流电压、焊接速度、侧壁停留时间。参数设定完成后，
由程序判断接下来进行的是焊接还是模拟试摆。如果是焊接，则需要输入跟踪参

数，按下启动按键，依次启动摆动行走和焊接子程序。如果是模拟试摆，则不启
用数据采集处理单元和焊机控制子程序。按下停止按键时，各个单元停止工作，
焊枪回到摆动中心位置。
3. 数据采集处理单元程序设计

数据采集处理单元通过霍尔传感器采集焊接电流电压，初始化 AD7606，判断
BUSY 引脚是否为低电平。如果是低电平，进入中断，读取 AD7606 采集的数据，并
对信号进行处理分析得出焊枪偏离中心位置的距离，将偏差发送给主控单元进行纠偏。

（四）管道自动焊接试验
搭建焊接试验平台，测试整个控制系统的稳定性。将焊接机器固定在支撑
