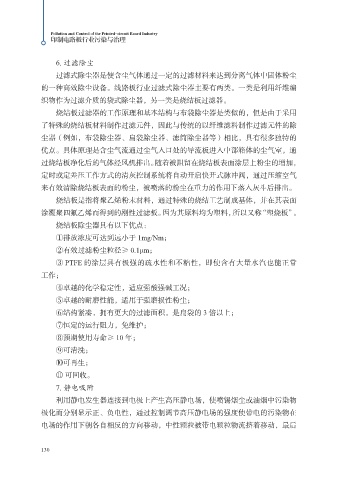

Page 140 - 印制电路板行业污染与治理

Pollution and Control of the Printed-circuit Board Industry
印制电路板行业污染与治理

6. 过滤除尘
过滤式除尘器是使含尘气体通过一定的过滤材料来达到分离气体中固体粉尘
的一种高效除尘设备。线路板行业过滤式除尘器主要有两类。一类是利用纤维编
织物作为过滤介质的袋式除尘器，另一类是烧结板过滤器。

烧结板过滤器的工作原理和基本结构与布袋除尘器是类似的，但是由于采用
了特殊的烧结板材料制作过滤元件，因此与传统的以纤维滤料制作过滤元件的除
尘器（例如，布袋除尘器、扁袋除尘器、滤筒除尘器等）相比，具有很多独特的
优点。具体原理是含尘气流通过尘气入口处的导流板进入中部箱体的尘气室，通

过烧结板净化后的气体经风机排出。随着被阻留在烧结板表面涂层上粉尘的增加，
定时或定差压工作方式的清灰控制系统将自动开启快开式脉冲阀，通过压缩空气
来有效清除烧结板表面的粉尘，被喷落的粉尘在重力的作用下落入灰斗后排出。
烧结板是指将聚乙烯粉末材料，通过特殊的烧结工艺制成基体，并在其表面

涂覆聚四氟乙烯而得到的刚性过滤板。因为其原料均为塑料，所以又称“塑烧板”。
烧结板除尘器具有以下优点：
①排放浓度可达到远小于 1mg/Nm；
②有效过滤粉尘粒径≥ 0.1μm；

③ PTFE 的涂层具有极强的疏水性和不粘性，即使含有大量水汽也能正常
工作；
④卓越的化学稳定性，适应强酸强碱工况；
⑤卓越的耐磨性能，适用于强磨损性粉尘；

⑥结构紧凑，拥有更大的过滤面积，是扁袋的 3 倍以上；
⑦恒定的运行阻力，免维护；
⑧预期使用寿命≥ 10 年；
⑨可清洗；

⑩可再生；
 可回收。
7. 静电吸附
利用静电发生器连接到电极上产生高压静电场，使喷锡烟尘或油烟中污染物

极化而分别显示正、负电性，通过控制调节高压静电场的强度使带电的污染物在
电场的作用下朝各自相反的方向移动，中性颗粒被带电颗粒物流挤着移动，最后
