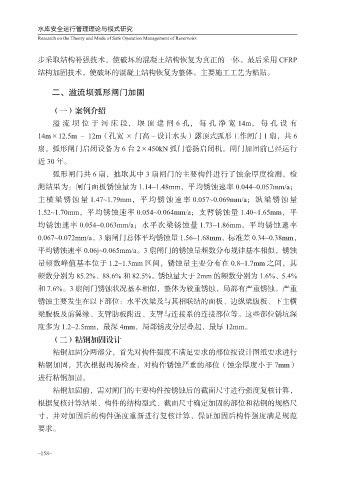

Page 170 - 水库安全运行管理理论与模式研究

水库安全运行管理理论与模式研究
Research on the Theory and Mode of Safe Operation Management of Reservoirs

步采取结构补强技术，使破坏的混凝土结构恢复为真正的一体。最后采用 CFRP
结构加固技术，使破坏的混凝土结构恢复为整体。主要施工工艺为粘贴。

二、溢流坝弧形闸门加固

（一）案例介绍
溢流坝位于河床段，堰顶建闸 6 孔，每孔净宽 14m，每孔设有
14m×12.5m － 12m（孔宽 × 门高－设计水头）露顶式弧形工作闸门 1 扇，共 6

扇。弧形闸门启闭设备为 6 台 2×450kN 弧门卷扬启闭机。闸门加固前已经运行
近 30 年。
弧形闸门共 6 扇，抽取其中 3 扇闸门的主要构件进行了蚀余厚度检测，检
测结果为：闸门面板锈蚀量为 1.14~1.48mm，平均锈蚀速率 0.044~0.057mm/a；

主 横 梁 锈 蚀 量 1.47~1.79mm， 平 均 锈 蚀 速 率 0.057~0.069mm/a； 纵 梁 锈 蚀 量
1.52~1.70mm，平均锈蚀速率 0.054~0.064mm/a；支臂锈蚀量 1.40~1.65mm，平
均锈蚀速率 0.054~0.063mm/a；水平次梁锈蚀量 1.73~1.86mm，平均锈蚀速率
0.067~0.072mm/a。3 扇闸门总体平均锈蚀量 1.56~1.68mm，标准差 0.34~0.38mm，

平均锈蚀速率 0.06j~0.065mm/a。3 扇闸门的锈蚀量频数分布规律基本相似，锈蚀
量频数峰值基本位于 1.2~1.3mm 区间，锈蚀量主要分布在 0.8~1.7mm 之间，其
频数分别为 85.2%、88.6% 和 82.5%。锈蚀量大于 2mm 的频数分别为 1.6%、5.4%
和 7.6%。3 扇闸门锈蚀状况基本相似，整体为较重锈蚀，局部有严重锈蚀。严重

锈蚀主要发生在以下部位：水平次梁及与其相联结的面板、边纵梁腹板、下主横
梁腹板及前翼缘、支臂肋板附近、支臂与连接系的连接部位等。这些部位锈坑深
度多为 1.2~2.5mm，最深 4mm，局部锈皮分层叠起，最厚 12mm。

（二）粘钢加固设计
粘钢加固分两部分，首先对构件强度不满足要求的部位按设计图纸要求进行
粘钢加固，其次根据现场检查，对构件锈蚀严重的部位（蚀余厚度小于 7mm）
进行粘钢加固。
粘钢加固前，需对闸门的主要构件按锈蚀后的截面尺寸进行强度复核计算，

根据复核计算结果、构件的结构型式、截面尺寸确定加固的部位和粘钢的规格尺
寸，并对加固后的构件强度重新进行复核计算，保证加固后构件强度满足规范
要求。

_ 158 _
