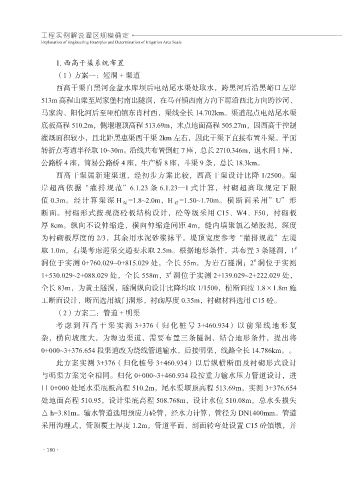

工程实例解说灌区规模确定
Explanation of Engineering Examples and Determination of Irrigation Area Scale

1. 西高干渠系统布置
（1）方案一：短洞 + 渠道
西高干渠自黑河金盆水库坝后电站尾水渠处取水，跨黑河后沿黑峪口左岸
513m 高程山梁至周家堡村南出隧洞，在马召镇西南方向下塬沿西北方向跨沙河、

马家沟、阳化河后至哑柏镇东肖村西，渠线全长 14.702km。渠道起点电站尾水渠
底板高程 510.2m，侧堰堰顶高程 513.69m，末点地面高程 505.27m，因西高干控制
灌溉面积较小，且北距黑惠渠西干渠 2km 左右，因此干渠下直接布置斗渠。平面
转折点弯道半径取 10~30m。沿线共布置倒虹 7 座，总长 2710.346m，退水闸 1 座，

公路桥 4 座，简易公路桥 4 座，生产桥 8 座，斗渠 9 条，总长 18.3km。
西高干渠属新建渠道，经初步方案比较，西高干渠设计比降 1/2500。渠
岸超高依据“灌排规范”6.1.23 条 6.1.23—1 式计算，衬砌超高取规定下限
值 0.3m。经计算渠深 H 渠 =1.8~2.0m，H 衬 =1.50~1.70m。横断面采用”U”形

断面。衬砌形式按现浇砼板结构设计，砼等级采用 C15、W4、F50，衬砌板
厚 8cm。纵向不设伸缩逢，横向伸缩逢间距 4m，缝内填聚氯乙烯胶泥，深度
为衬砌板厚度的 2/3，其余用水泥砂浆抹平。堤顶宽度参考“灌排规范”左堤
取 1.0m，右堤考虑巡渠交通要求取 2.5m。根据地形条件，共布置 3 条隧洞，1 #
#
洞位于实测 0+760.029~0+815.029 处，全长 55m，为岩石隧洞；2 洞位于实测
#
1+530.029~2+088.029 处，全长 558m，3 洞位于实测 2+139.029~2+222.029 处，
全长 83m，为黄土隧洞，隧洞纵向设计比降均取 1/1500，横断面按 1.8×1.8m 施
工断面设计，断面选用城门洞形，衬砌厚度 0.35m，衬砌材料选用 C15 砼。

（2）方案二：管道 + 明渠
考虑到西高干渠实测 3+376（归化桩号 3+460.934）以前渠线地形复
杂，横向坡度大，为塬边渠道，需要布置三条隧洞，结合地形条件，提出将
0+000~3+376.654 段渠道改为绕线管道输水，后接明渠，线路全长 14.786km。。

此方案实测 3+376（归化桩号 3+460.934）以后纵横断面及衬砌形式设计
与明渠方案完全相同。归化 0+000~3+460.934 段按重力输水压力管道设计，进
口 0+000 处尾水渠底板高程 510.2m，尾水渠堰顶高程 513.69m，实测 3+376.654
处地面高程 510.95，设计渠底高程 508.768m，设计水位 510.08m，总水头损失

△ h=3.81m。输水管道选用预应力砼管，经水力计算，管径为 DN1400mm。管道
采用沟埋式，管顶覆土厚度 1.2m，管道平面、剖面转弯处设置 C15 砼镇墩，并
