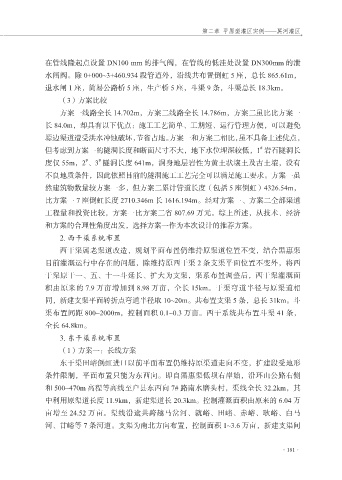

第二章 平原型灌区实例——黑河灌区

在管线隆起点设置 DN100 mm 的排气阀，在管线的低洼处设置 DN300mm 的泄
水闸阀。除 0+000~3+460.934 段管道外，沿线共布置倒虹 5 座，总长 865.61m，
退水闸 1 座，简易公路桥 5 座，生产桥 5 座，斗渠 9 条，斗渠总长 18.3km。
（3）方案比较

方案一线路全长 14.702m，方案二线路全长 14.786m，方案二虽比比方案一
长 84.0m，却具有以下优点：施工工艺简单、工期短、运行管理方便，可以避免
塬边渠道遭受洪水冲蚀破坏，节省占地。方案一和方案二相比，虽不具备上述优点，
#
但考虑到方案一的隧洞长度和断面尺寸不大，地下水位埋深较低，1 岩石隧洞长
#
#
度仅 55m，2 、3 隧洞长度 641m，洞身地层岩性为黄土状壤土及古土壤，没有
不良地质条件，因此依照目前的隧洞施工工艺完全可以满足施工要求。方案一虽
然建筑物数量较方案一多，但方案二累计管道长度（包括 5 座倒虹）4326.54m，
比方案一 7 座倒虹长度 2710.346m 长 1616.194m。经对方案一、方案二全部渠道

工程量和投资比较，方案一比方案二省 807.69 万元。综上所述，从技术、经济
和方案的合理性角度出发，选择方案一作为本次设计的推荐方案。
2. 西干渠系统布置
西干渠属老渠道改造，规划平面布置仍维持原渠道位置不变，结合黑惠渠

目前灌溉运行中存在的问题，除维持原西干渠 2 条支渠平面位置不变外，将西
干渠原干一、五、十一斗延长、扩大为支渠，渠系布置调整后，西干渠灌溉面
积由原来的 7.9 万亩增加到 8.98 万亩，全长 15km。干渠弯道半径与原渠道相
同，新建支渠平面转折点弯道半径取 10~20m。共布置支渠 5 条，总长 31km。斗

渠布置间距 800~2000m，控制面积 0.1~0.3 万亩。西干系统共布置斗渠 41 条，
全长 64.8km。
3. 东干渠系统布置
（1）方案一：长线方案

东干渠田峪倒虹进口以前平面布置仍维持原渠道走向不变，扩建段受地形
条件限制，平面布置只能为东西向。即自黑惠渠低坝右岸始，沿环山公路右侧
和 500~470m 高程等高线至户县东西向 7# 路南水磨头村，渠线全长 32.2km，其
中利用原渠道长度 11.9km，新建渠道长 20.3km。控制灌溉面积由原来的 6.04 万

亩增至 24.52 万亩。渠线沿途共跨越马岔河、就峪、田峪、赤峪、耿峪、白马
河、甘峪等 7 条河道。支渠为南北方向布置，控制面积 1~3.6 万亩，新建支渠间

·181·
