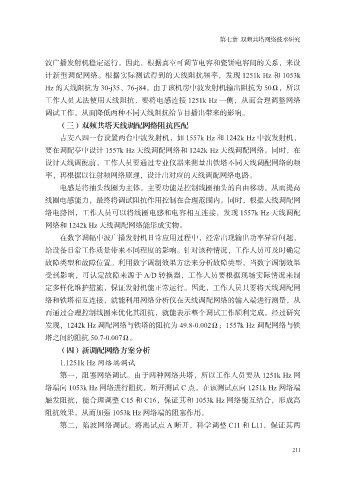

第七章 双频共塔网络技术研究

波广播发射机稳定运行。因此，根据真空可调节电容和瓷饼电容间的关系，来设
计新型调配网络。根据实际测试得到的天线阻抗频率，发现 1251k Hz 和 1053k
Hz 的天线阻抗为 30-j35、76-j84，由于该机房中波发射机输出阻抗为 50Ω，所以
工作人员无法使用天线阻抗，要将电感连接 1251k Hz 一侧，从而合理调整网络

调试工作。从而降低两种不同天线阻抗给节目播出带来的影响。
（三）双频共塔天线调配网络阻抗匹配
吉安八四一台设置两台中波发射机，如 1557k Hz 和 1242k Hz 中波发射机，
要在调配亭中设计 1557k Hz 天线调配网络和 1242k Hz 天线调配网络。同时，在

设计天线调配前，工作人员要通过专业仪器来测量出铁塔不同天线调配网络的频
率，再根据以往射频网络原理，设计出对应的天线调配网络电路。
电感是将抽头线圈为主体，主要功能是控制线圈抽头的自由移动，从而提高
线圈电感能力，最终将调试阻抗作用控制在合理范围内。同时，根据天线调配网

络电路图，工作人员可以将线圈电感和电容相互连接，发现 1557k Hz 天线调配
网络和 1242k Hz 天线调配网络能形成实物。
在数字调幅中波广播发射机日常应用过程中，经常出现输出功率异常问题，
给设备日常工作质量带来不同程度的影响。针对该种情况，工作人员可及时确定

故障类型和故障位置。利用数字调制效果方法来分析故障类型，当数字调制效果
受到影响，可认定故障来源于 A/D 转换器，工作人员要根据现场实际情况来制
定多样化维护措施，保证发射机能正常运行。因此，工作人员只要将天线调配网
络和铁塔相互连接，就能利用网络分析仪在天线调配网络的输入端进行测量，从

而通过合理控制线圈来优化其阻抗，就能表示整个调试工作顺利完成。经过研究
发现，1242k Hz 调配网络与铁塔的阻抗为 49.8-0.002Ω；1557k Hz 调配网络与铁
塔之间的阻抗 50.7-0.007Ω。
（四）新调配网络方案分析

1.1251k Hz 网络端调试
第一，阻塞网络调试。由于两种网络共塔，所以工作人员要从 1251k Hz 网
络端向 1053k Hz 网络进行阻抗，断开测试 C 点，在该测试点向 1251k Hz 网络端
触发阻抗，能合理调整 C15 和 C16，保证其和 1053k Hz 网络能互结合，形成高

阻抗效果，从而加强 1053k Hz 网络端的阻塞作用。
第二，陷波网络调试。将测试点 A 断开，科学调整 C11 和 L11，保证其两
