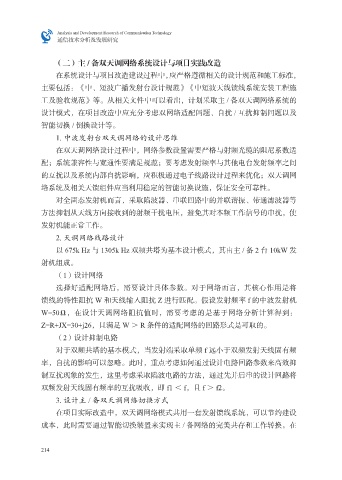

（二）主 / 备双天调网络系统设计与项目实践改造
在系统设计与项目改造建设过程中，应严格遵循相关的设计规范和施工标准，
主要包括：《中、短波广播发射台设计规范》《中短波天线馈线系统安装工程施
工及验收规范》等。从相关文件中可以看出，计划采取主 / 备双天调网络系统的

设计模式，在项目改造中应充分考虑双网络适配问题、自扰 / 互扰抑制问题以及
智能切换 / 倒换设计等。
1. 中波发射台双天调网络的设计思维
在双天调网络设计过程中，网络参数设置需要严格与射频光缆的阻尼系数适

配；系统兼容性与宽通性要满足规范；要考虑发射频率与其他电台发射频率之间
的互扰以及系统内部自扰影响，应积极通过电子线路设计过程来优化；双天调网
络系统及相关天馈组件应当利用稳定的智能切换设施，保证安全可靠性。
对全固态发射机而言，采取陷波器、串联回路中的并联谐振、带通滤波器等

方法抑制从天线方向接收到的射频干扰电压，避免其对本频工作信号的串扰，使
发射机能正常工作。
2. 天调网络线路设计
以 675k Hz 与 1305k Hz 双频共塔为基本设计模式，其由主 / 备 2 台 10kW 发

射机组成。
（1）设计网络
选择好适配网络后，需要设计具体参数。对于网络而言，其核心作用是将
馈线的特性阻抗 W 和天线输入阻抗 Z 进行匹配。假设发射频率 f 的中波发射机

W=50Ω，在设计天调网络阻抗值时，需要考虑的是基于网络分析计算得到：
Z=R+JX=30+j26，且满足 W ＞ R 条件的适配网络的回路形式是可取的。
（2）设计抑制电路
对于双频共塔的基本模式，当发射端采取单频 f 远小于双频发射天线固有频

率，自扰的影响可以忽略。此时，重点考虑如何通过设计电路回路参数来高效抑
制互扰现象的发生，这里考虑采取陷波电路的方法，通过先并后串的设计回路将
双频发射天线固有频率的互扰吸收，即 f1 ＜ f，且 f ＞ f2。
3. 设计主 / 备双天调网络切换方式

在项目实际改造中，双天调网络模式共用一套发射馈线系统，可以节约建设
成本，此时需要通过智能切换装置来实现主 / 备网络的完美共存和工作转换。在
