智慧地铁建设实践与创新研究
Research on the Practice and Innovation of Smart Metro Construction

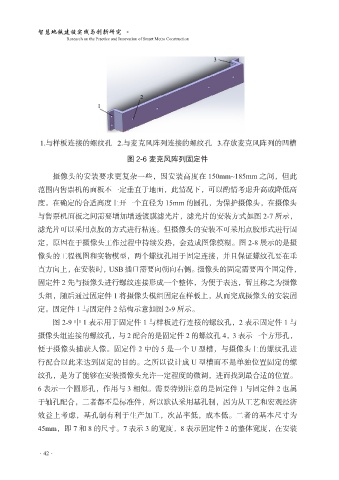

图 2-6 麦克风阵列固定件
摄像头的安装要求更复杂一些，因安装高度在 150mm~185mm 之间，但此
范围内售票机的面板不一定垂直于地面，此情况下，可以酌情考虑升高或降低高
度。在确定的合适高度上开一个直径为 15mm 的圆孔，为保护摄像头，在摄像头
与售票机面板之间需要增加增透镀膜滤光片，滤光片的安装方式如图 2-7 所示，
滤光片可以采用点胶的方式进行粘连。但摄像头的安装不可采用点胶形式进行固
定，原因在于摄像头工作过程中持续发热，会造成图像模糊。图 2-8 展示的是摄
像头的工程视图和实物模型，两个螺纹孔用于固定连接，并且保证螺纹孔要在垂
直方向上，在安装时，USB 插口需要向朝向右侧。摄像头的固定需要两个固定件，
固定件 2 先与摄像头进行螺纹连接形成一个整体，为便于表达，暂且称之为摄像
头组，随后通过固定件 1 将摄像头模组固定在样板上，从而完成摄像头的安装固
定。固定件 1 与固定件 2 结构示意如图 2-9 所示。
图 2-9 中 1 表示用于固定件 1 与样板进行连接的螺纹孔，2 表示固定件 1 与
摄像头组连接的螺纹孔，与 2 配合的是固定件 2 的螺纹孔 4，3 表示一个方形孔，
便于摄像头捕获人像。固定件 2 中的 5 是一个 U 型槽，与摄像头上的螺纹孔进
行配合以此来达到固定的目的。之所以设计成 U 型槽而不是单独位置固定的螺
纹孔，是为了能够在安装摄像头允许一定程度的微调，进而找到最合适的位置。
6 表示一个圆形孔，作用与 3 相似。需要特别注意的是固定件 1 与固定件 2 也属
于轴孔配合，二者都不是标准件，所以默认采用基孔制，因为从工艺和宏观经济
效益上考虑，基孔制有利于生产加工，次品率低，成本低。二者的基本尺寸为
45mm，即 7 和 8 的尺寸。7 表示 3 的宽度，8 表示固定件 2 的整体宽度，在安装
