第二章 智慧地铁建设技术架构及关键技术

（3）接入结构的技术指标
使用环境：工作温度为 -10℃ ~40℃，相对湿度为 10%~80%（无结露）。
语音模组电压输入：直流电压 12V（-10%~+10%）。

结构规格尺寸：尺寸不大于（长、宽、高）450mm×40mm×135mm。
结构材料：因没有过分的强度要求，结合使用环境，使用不锈钢材质。
通讯接口：RS232 串口。
可靠性：保证摄像头角度可微调，但使用过程中始终垂直于面板，不发生

偏转。
2. 语音模组接入结构设计
正如前文所说，语音模组有麦克风阵列、摄像头两部分，都需要稳固安装在
自动售票机上。

首先分析麦克风阵列，麦克风阵列的工程视图如图 2-5 所示。自动售票机前
面板打孔工艺之前，需要采用样板先进行预安装，以防出现打孔精度差导致无法
正确安装，进而使得成本上升，样板采用一块厚度适中的矩形板即可。麦克风阵

列若固定在样板（售票机面板）上，还需设计一个麦克风阵列固定件。结合麦克
风阵列自身的结构与特定，固定件的结构如图 2-6 所示。图中 1 表示固定件与样
板连接的螺纹孔，2 表示固定件与麦克风阵列连接的螺纹孔，3 表示存放麦克风
阵列的凹槽，为了方便将麦克风阵列嵌入凹槽中，在设计时采用间隙配合，根据
公差表可取凹槽的宽度公差为 G6。

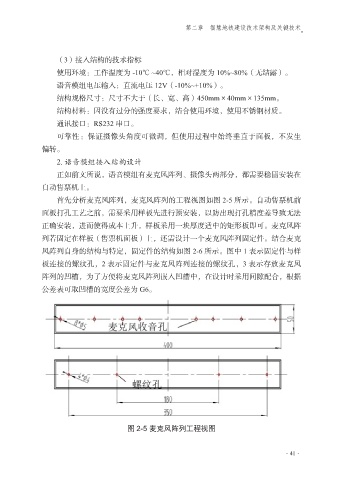

图 2-5 麦克风阵列工程视图

·41·
