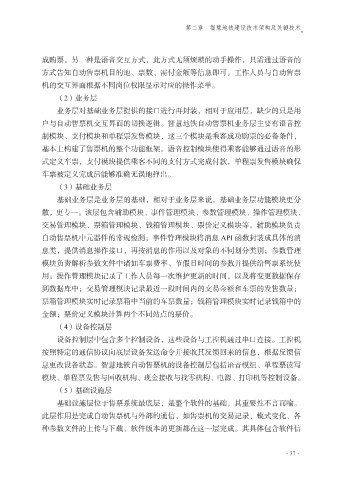

第二章 智慧地铁建设技术架构及关键技术

成购票。另一种是语音交互方式，此方式无须烦琐的动手操作，只需通过语音的
方式告知自动售票机目的地、票数、需付金额等信息即可。工作人员与自动售票
机的交互界面根据不同岗位权限显示对应的操作菜单。

（2）业务层
业务层对基础业务层提供的接口进行再封装，相对于应用层，缺少的只是用
户与自动售票机交互界面的切换逻辑。智慧地铁自动售票机业务层主要有语音控
制模块、支付模块和单程票发售模块，这三个模块是乘客成功购票的必备条件，

基本上构建了售票机的整个功能框架。语音控制模块使得乘客能够通过语音的形
式定义车票，支付模块提供乘客不同的支付方式完成付款，单程票发售模块确保
车票被定义完成后能够准确无误地弹出。
（3）基础业务层

基础业务层是业务层的基础，相对于业务层来说，基础业务层功能模块更分
散，更专一。该层包含辅助模块、事件管理模块、参数管理模块、操作管理模块、
交易管理模块、票箱管理模块、钱箱管理模块、票价定义模块等。辅助模块负责
自动售票机中元器件的常规检测；事件管理模块将消息 API 函数封装成具体的消

息类，提供消息操作接口，再按消息的作用以及对象的不同划分类别；参数管理
模块负责解析参数文件中诸如车票费率、节假日时间的参数并提供给售票系统使
用；操作管理模块记录了工作人员每一次维护更新的时间，以及将变更数据保存
到数据库中；交易管理模块记录最近一段时间内的交易金额和车票的发售数量；

票箱管理模块实时记录票箱中当前的车票数量；钱箱管理模块实时记录钱箱中的
金额；票价定义模块计算两个不同站点的票价。
（4）设备控制层
设备控制层中包含多个控制设备，这些设备与工控机通过串口连接。工控机

按照特定的通信协议向底层设备发送命令并接收其反馈回来的信息，根据反馈信
息更改设备状态。智慧地铁自动售票机的设备控制层包括语音模组、单程票读写
模块、单程票发售与回收机构、现金接收与找零机构、电源、打印机等控制设备。
（5）基础设施层

基础设施层位于售票系统最底层，是整个软件的基础，其重要性不言而喻。
此层作用是完成自动售票机与外部的通信，如售票机的交易记录、模式变化、各
种参数文件的上传与下载、软件版本的更新都在这一层完成。其具体包含软件信

·37·
