第六章 基于 WebGL 的地理信息数据三维可视化方法

面数量识别出模型的几何主体结构和细节结构，其次，采取边折叠算法对模型主
体结构进行简化、面折叠算法对模型细节结构进行简化，以保证在大幅度提高模

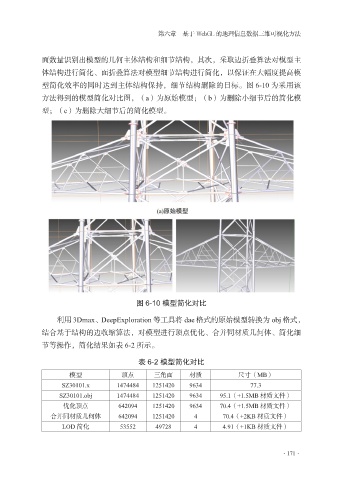

型简化效率的同时达到主体结构保持，细节结构删除的目标。图 6-10 为采用该

方法得到的模型简化对比图，（a）为原始模型；（b）为删除小细节后的简化模
型；（c）为删除大细节后的简化模型。

图 6-10 模型简化对比

利用 3Dmax、DeepExploration 等工具将 dae 格式的原始模型转换为 obj 格式，
结合基于结构的边收缩算法，对模型进行顶点优化、合并同材质几何体、简化细
节等操作，简化结果如表 6-2 所示。

表 6-2 模型简化对比

模型 顶点 三角面 材质 尺寸（MB）
SZ30101.x 1474484 1251420 9634 77.3
SZ30101.obj 1474484 1251420 9634 95.1（+1.5MB 材质文件）
优化顶点 642094 1251420 9634 70.4（+1.5MB 材质文件）
合并同材质几何体 642094 1251420 4 70.4（+2KB 材质文件）
LOD 简化 53552 49728 4 4.91（+1KB 材质文件）
