第六章 基于 WebGL 的地理信息数据三维可视化方法

如表 6-4 所示，level、x 和 y 通常用来唯一标识一个瓦片；parent 和 children
属性分别代表在相同地理范围上当前瓦片的父、子瓦片集；rectangle 属性表示瓦
片经纬度范围，所在的地理范围越小，瓦片层级越高；state 属性是瓦片数据当

前处理的状态；imagery 和 terrainData 属性分别代表当前瓦片经度覆盖范围的影
像数据和高程数据集合；isRenderable 属性表示此瓦片能否被场景直接渲染。在
Cesium 每一帧的渲染场景中，地形影像可视化的流程如图 6-12 所示，大致归纳
为分工明确、相互协作的四个队列，分别是加载队列、转换队列、替换队列以及

渲染队列，它们共同完成地形影像的可视化的功能。

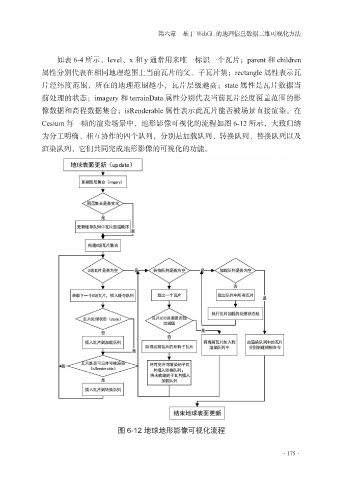

图 6-12 地球地形影像可视化流程

·175·
