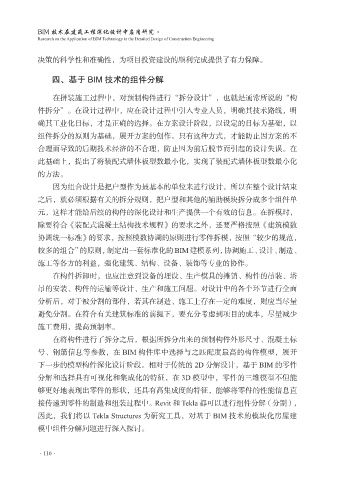

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

决策的科学性和准确性，为项目投资建设的顺利完成提供了有力保障。

四、基于 BIM 技术的组件分解

在拼装施工过程中，对预制构件进行“拆分设计”，也就是通常所说的“构
件拆分”。在设计过程中，应在设计过程中引入专业人员，明确其技术路线，明
确其工业化目标，才是正确的选择。在方案设计阶段，以设定的目标为基础，以
组件拆分的原则为基础，展开方案的创作。只有这种方式，才能防止因方案的不

合理而导致的后期技术经济的不合理，防止因为前后脱节而引起的设计失误。在
此基础上，提出了将装配式墙体板型数最小化，实现了装配式墙体板型数最小化
的方法。
因为组合设计是把户型作为最基本的单位来进行设计，所以在整个设计结束

之后，就必须根据有关的拆分规则，把户型和其他的辅助模块拆分成多个组件单
元，这样才能给后续的构件的深化设计和生产提供一个有效的信息。在拆模时，
除要符合《装配式混凝土结构技术规程》的要求之外，还要严格按照《建筑模数
协调统一标准》的要求，按照模数协调的原则进行零件拆模，按照“较少的规范，

较多的组合”的原则，制定出一套标准化的 BIM 建模系列，协调施工、设计、制造、
施工等各方的利益，强化建筑、结构、设备、装饰等专业的协作。
在构件拆卸时，也应注意到设备的埋设、生产模具的摊销、构件的吊装、塔
吊的安装、构件的运输等设计、生产和施工问题。对设计中的各个环节进行全面

分析后，对于被分割的部件，若其在制造、施工上存在一定的难度，则应当尽量
避免分割。在符合有关建筑标准的前提下，要充分考虑到项目的成本，尽量减少
施工费用，提高预制率。
在将构件进行了拆分之后，根据所拆分出来的预制构件外形尺寸、混凝土标

号、钢筋信息等参数，在 BIM 构件库中选择与之匹配度最高的构件模型，展开
下一步的模型构件深化设计阶段。相对于传统的 2D 分解设计，基于 BIM 的零件
分解和选择具有可视化和集成化的特征，在 3D 模型中，零件的三维模型不但能
够更好地表现出零件的形状，还具有高集成度的特征，能够将零件的性能信息直

接传递到零件的制造和组装过程中。Revit 和 Tekla 都可以进行组件分解（分割），
因此，我们将以 Tekla Structures 为研究工具，对基于 BIM 技术的模块化房屋建
模中组件分解问题进行深入探讨。
