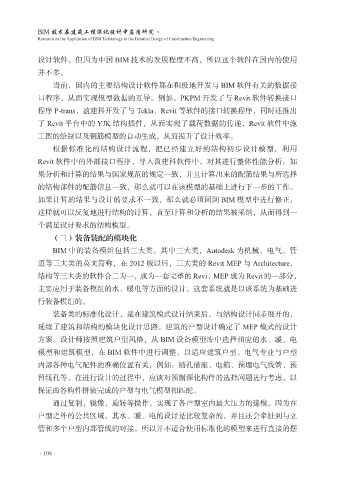

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering
设计软件，但因为中国 BIM 技术的发展程度不高，所以这个软件在国内的使用
并不多。
当前，国内的主要结构设计软件都在积极地开发与 BIM 软件有关的数据接
口程序，从而实现模型数据的互导。例如，PKPM 开发了与 Revit 软件转换接口
程序 P-trans，盈建科开发了与 Tekla、Revit 等软件的接口转换程序，同时还推出
了 Revit 平台中的 YJK 结构插件，从而实现了载荷数据的传递，Revit 软件中施
工图的绘制以及钢筋模型的自动生成，从而提升了设计效率。
根据标准化的结构设计流程，把已经建立好的结构初步设计模型，利用
Revit 软件中的外部接口程序，导入盈建科软件中，对其进行整体性能分析。如
果分析和计算的结果与国家规范的规定一致，并且计算出来的配筋结果与所选择
的结构部件的配筋信息一致，那么就可以在该模型的基础上进行下一步的工作。
如果计算的结果与设计的要求不一致，那么就必须回到 BIM 模型中进行修正，
这样就可以反复地进行结构的计算，直至计算和分析的结果被采纳，从而得到一
个满足设计要求的结构模型。
（三）装备装配的模块化
BIM 中的装备模组包括三大类，其中三大类，Autodesk 为机械、电气、管
道等三大类的英文简称，在 2012 版以后，三大类的 Revit MEP 与 Architecture，
结构等三大类的软件合二为一，成为一套完整的 Revi、MEP 成为 Revit 的一部分，
主要应用于装备模组的水、暖电等方面的设计，这套系统就是以该系统为基础进
行装备模组的。
装备类的标准化设计，是在建筑模式设计结束后，与结构设计同步展开的，
延续了建筑和结构的模块化设计思路，建筑的户型设计确定了 MEP 模式的设计
方案。设计师按照建筑户型风格，从 BIM 设备模型库中选择相应的水、暖、电
模型和建筑模型，在 BIM 软件中进行调整，以适应建筑户型。电气专业与户型
内部各种电气配件的准确位置有关，例如：插孔插座、电箱、预埋电气线管、预
留线孔等。在进行设计的过程中，应该对预制深化构件的选择问题进行考虑，以
保证由各构件拼装完成的户型与电气模型相匹配。
通过复制，镜像，旋转等操作，实现了各户型室内最大压力的建模。因为在
户型之外的公共区域，其水、暖、电的设计是比较复杂的，并且还会牵扯到与立
管和多个户型内部管线的对接，所以并不适合使用标准化的模型来进行直接的摆
