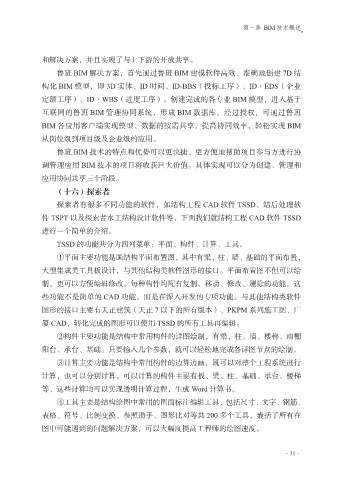

第一章 BIM 技术概述

和解决方案，并且实现了与上下游的开放共享。
鲁班 BIM 解决方案，首先通过鲁班 BIM 建模软件高效、准确地创建 7D 结
构化 BIM 模型，即 3D 实体、ID 时间、ID-BBS（投标工序）、ID·EDS（企业

定额工序）、ID·WBS（进度工序）。创建完成的各专业 BIM 模型，进入基于
互联网的鲁班 BIM 管理协同系统，形成 BIM 数据库。经过授权，可通过鲁班
BIM 各应用客户端实现模型、数据的按需共享，提高协同效率，轻松实现 BIM

从岗位级到项目级及企业级的应用。
鲁班 BIM 技术的特点和优势可以更快捷、更方便地帮助项目参与方进行协
调管理应用 BIM 技术的项目将收获巨大价值。具体实现可以分为创建、管理和

应用协同共享三个阶段。
（十六）探索者

探索者有很多不同功能的软件，如结构工程 CAD 软件 TSSD、结后处理软
件 TSPT 以及探索者水工结构设计软件等，下面我们就结构工程 CAD 软件 TSSD
进行一个简单的介绍。
TSSD 的功能共分为四列菜单：平面、构件、计算、工具。

①平面主要功能是画结构平面布置图，其中有梁、柱、墙、基础的平面布置，
大型集成类工具板设计，与其他结构类软件图形的接口。平面布置图不但可以绘

制，更可以方便编辑修改。每种构件均配有复制、移动、修改、删除的功能。这
些功能不是简单的 CAD 功能，而是在深入开发的专项功能。与其他结构类软件
图形的接口主要有天正建筑（天正 7 以下的所有版本）、PKPM 系列施工图、广
厦 CAD，转化完成的图形可以使用 TSSD 的所有工具再编辑。

②构件主要功能是结构中常用构件的详图绘制，有梁、柱、墙、楼梯、雨棚
阳台、承台、基础。只要输入几个参数，就可以轻松地完成各详图节点的绘制。

③计算主要功能是结构中常用构件的边算边画，既可以对整个工程系统进行
计算，也可以分别计算。可以计算的构件主要有板、梁、柱、基础、承台、楼梯
等，这些计算均可以实现透明计算过程，生成 Word 计算书。
④工具主要是结构绘图中常用的图面标注编辑工具，包括尺寸、文字、钢筋、

表格、符号、比例变换、参照助手、图形比对等共 200 多个工具，囊括了所有在
图中可能遇到的问题解决方案，可以大幅度提高工程师的绘图速度。
