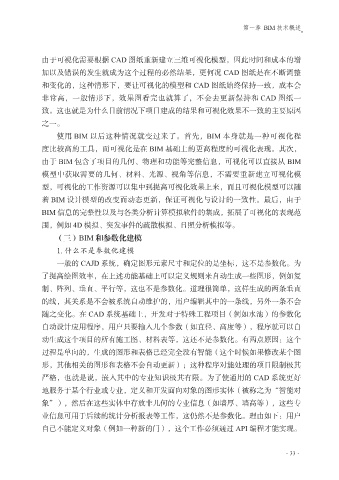

第一章 BIM 技术概述

由于可视化需要根据 CAD 图纸重新建立三维可视化模型，因此时间和成本的增
加以及错误的发生就成为这个过程的必然结果，更何况 CAD 图纸是在不断调整
和变化的，这种情形下，要让可视化的模型和 CAD 图纸始终保持一致，成本会

非常高，一般情形下，效果图看完也就算了，不会去更新保持和 CAD 图纸一
致。这也就是为什么目前情况下项目建成的结果和可视化效果不一致的主要原因
之一。
使用 BIM 以后这种情况就变过来了。首先，BIM 本身就是一种可视化程

度比较高的工具，而可视化是在 BIM 基础上的更高程度的可视化表现。其次，
由于 BIM 包含了项目的几何、物理和功能等完整信息，可视化可以直接从 BIM
模型中获取需要的几何、材料、光源、视角等信息，不需要重新建立可视化模
型，可视化的工作资源可以集中到提高可视化效果上来，而且可视化模型可以随

着 BIM 设计模型的改变而动态更新，保证可视化与设计的一致性。最后，由于
BIM 信息的完整性以及与各类分析计算模拟软件的集成，拓展了可视化的表现范
围，例如 4D 模拟、突发事件的疏散模拟、日照分析模拟等。
（三）BIM 和参数化建模

1. 什么不是参数化建模
一般的 CAJD 系统，确定图形元素尺寸和定位的是坐标，这不是参数化。为
了提高绘图效率，在上述功能基础上可以定义规则来自动生成一些图形，例如复
制、阵列、垂直、平行等，这也不是参数化。道理很简单，这样生成的两条垂直

的线，其关系是不会被系统自动维护的，用户编辑其中的一条线，另外一条不会
随之变化。在 CAD 系统基础上，开发对于特殊工程项目（例如水池）的参数化
自动设计应用程序，用户只要输入几个参数（如直径、高度等），程序就可以自
动生成这个项目的所有施工图、材料表等，这还不是参数化。有两点原因：这个

过程是单向的，生成的图形和表格已经完全没有智能（这个时候如果修改某个图
形，其他相关的图形和表格不会自动更新）；这种程序对能处理的项目限制极其
严格，也就是说，嵌入其中的专业知识极其有限。为了使通用的 CAD 系统更好
地服务于某个行业或专业，定义和开发面向对象的图形实体（被称之为“智能对

象”），然后在这些实体中存放非几何的专业信息（如墙厚、墙高等），这些专
业信息可用于后续的统计分析报表等工作，这仍然不是参数化。理由如下：用户
自己不能定义对象（例如一种新的门），这个工作必须通过 API 编程才能实现。
